Parçaları Bölme (2025 SP3)

Ek seçenekler, büyük parçalarda tarafları seçerken parça bölme işlevini özelleştirmenizi sağlar.

Yüzlere (veya hiyerarşide parça seviyesinden daha düşük herhangi bir şeye) görünüm atayamadığınız için bölme çok önemlidir. Tek bir parçaya birden çok görünüm atamak istiyorsanız bölme gereklidir.

Parça bölmeyi kullandığınızda şunları yapabilirsiniz:
  • Geometriyi daha kolay görmek. SOLIDWORKS Visualize, sahnedeki tüm parçaları koyu bir arka planda telkafes halinde işleyerek alttaki mesh yapısını daha iyi anlamanızı sağlar.
  • Bölünecek parçaları belirtmek. Yazılım, bölünmüş mesh'in önizlemesini mavi telkafes içinde, bölünecek parçayı ise kırmızı telkafes içinde gösterir. Parça bölme görüntüsünde olmayan tüm parçalar, soluk telkafes olarak gösterilir.
  • Yüz seçimi üzerinde daha fazla kontrol için belirtilen araçları kullanın. Yüzleri seçmek için Taraf veya Boya Fırçası Modu'nu belirleyebilirsiniz.
Parçaları bölmek için:
  1. Aşağıdakilerden birini yapın:
    • Araçlar > Parçayı Böl öğesine tıklayın.
    • Görünüm alanında veya Palet'te bir parçaya sağ tıklayın ve Düzenle > Parçayı Böl'e tıklayın.
    • CTRL + ALT + P tuşlarına basın.
  2. İletişim kutusunda Seçim Modu'nu belirleyin:
    Seçenek Tanım
    Yüz Bölünecek parça taraflarını tıklamanızı sağlar. Parça toleransını belirlemek için Taraf Açısı Toleransı'nı ayarlayın.

    Kutu seçimini Taraf modunda da kullanabilirsiniz.
    Boya Fırçası Bölünecek birden çok parça tarafını seçmek için tıklayıp sürüklemenizi sağlar. Seçim alanında ince ayar yapmak için Boya Fırçası Yarıçapı'nı ayarlayın.
    Yalnızca Etkin Parçayı Göster Tüm parça yerine yalnızca bölünmüş mesh'i ve bölünmekte olan parçayı görüntüler. Kalan geometri gizlenir veya gri telkafes halinde işlenir.

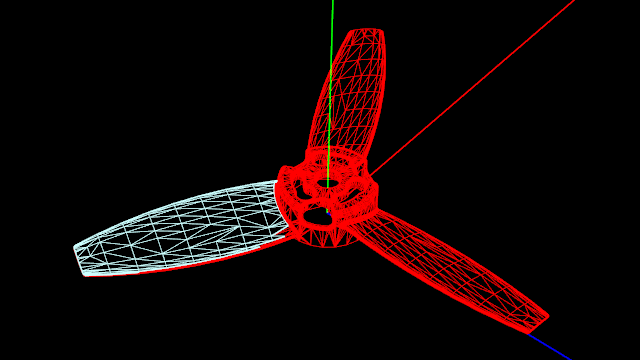

  3. Bölünmüş parçanın önizlemesini görmek için görünüm alanında bir yüze tıklayın veya bir seçim alanını sürükleyin.

    Bölünmüş mesh mavi telkafese dönüşür; ayrılmakta olan parça ise kırmızı telkafese dönüşür.

  4. İsteğe bağlı: Mesh seçiminden bölümler kaldırmak için SHIFT tuşuna, mesh seçimine bölümler eklemek için CTRL tuşuna basın.
  5. Bölme İşlemi Gerçekleştir'e tıklayın.
