保留派生草图的外部参考 (2025 SP1)

当您使用另存为副本并继续以复制零件时，将会保留复制零件中派生草图的外部参考。

当您使用 Microsoft® 文件资源管理器复制带有派生草图的零件时，也会保留外部参考。

要保留派生草图的外部参考：
  1. 打开包含两个零件的模型。

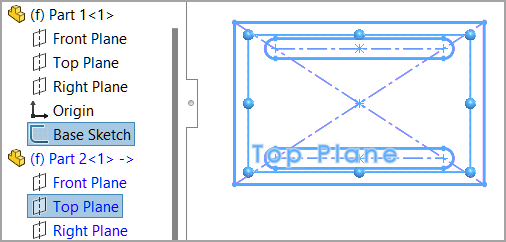

    在此示例中，零件 1 显示在图形区域中。

  2. 创建派生草图。
    1. 右键单击零件 2，然后单击编辑零件 。
    2. 按 Ctrl 键，并从零件 1 中选择一个草图，从零件 2 中选择一个平面。

    3. 单击插入 > 派生草图。
    4. 单击确认边角，退出上下文编辑模式。
    5. 单击文件 > 全部保存。

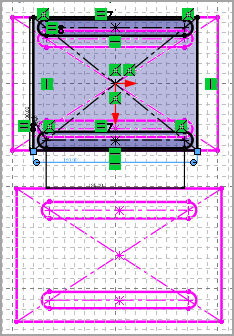

      零件 2 具有来自零件 1 的派生草图。

  3. 创建具有派生草图的零件的副本。
    1. 右键单击零件 2，然后单击编辑零件 。
    2. 单击文件 > 另存为 > 另存为副本并继续。
    3. 将新零件另存为零件 3。
    4. 退出上下文编辑模式。
  4. 将新零件插入到模型中。
    1. 单击插入 > 零部件 > 现有零件/装配体。
    2. 在对话框中，选择零件 3 并添加零件。

      零件 2 和零件 3 具有派生草图。

  5. 更新第一个零件。
    1. 对于零件 1，右键单击草图，然后单击编辑草图 。
    2. 修改尺寸。
      零件 1 中的尺寸从 200mm 变为 170mm。

    3. 退出上下文编辑模式。

      零件 3 使用更新的尺寸，派生草图保持定义。
