分配端子

通过分配端子 工具，您可以将符号链接到特定回路和针脚，从而简化电气原理图中复杂端子排列的描述。它能为动态电路和针脚选择提供直观的界面，能确保符号到端子映射的精确性，还能提高设计精确度。

在添加新的接线条时，除了选择回路外，您还可以选择特定的端子。它可将单个回路分配到多个原理图符号上。
此功能仅可用于端子零部件。

分配端子工具还允许您更改符号连接点和零部件回路端子之间的映射。当选择两个端子时，将启用此命令。您可以在不同回路之间切换零部件连接。

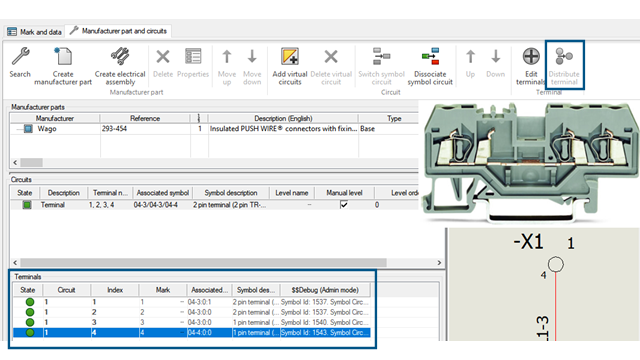

零部件属性对话框包含端子部分，该部分有一个端子列表，其中包含回路、索引、标记和关系列。

分配端子零部件

您可以使用分配端子工具来管理和切换零部件连接。

要分配端子：

  1. 单击插入端子 。
    在端子标记选项卡中，右窗格中将显示端子的节点。
    • 软件将同一回路的端子分组在一起，并显示多层端子零部件的可用回路。
    • 部分使用的回路在零部件树中显示为半彩色/半灰色图标，仅显示自由端子。
  2. 选择要与回路端子关联的零部件。
  3. 在制造商零件和回路选项卡中，单击分配端子 以管理和切换零部件连接。
