保留導出草圖的外部參考 (2025 SP1)

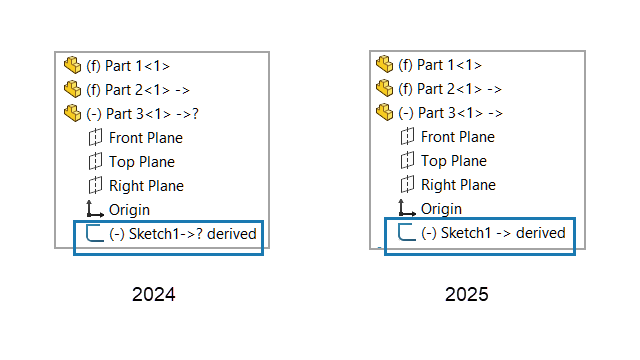

當您使用另存副本並繼續複製零件時，會保留複製零件中導出草圖的外部參考。

當您使用 Microsoft® 檔案總管以導出草圖複製零件時，會保留外部參考。

若要保留導出草圖的外部參考：
  1. 開啟包含兩個零件的模型。

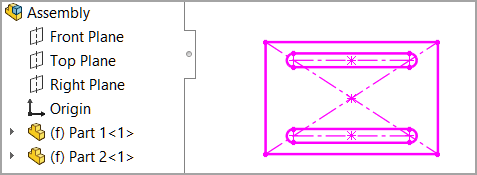

    在此範例中，零件 1 顯示在圖面中。

  2. 產生導出草圖。
    1. 以滑鼠右鍵按一下「零件 2」，然後按一下編輯零件 。

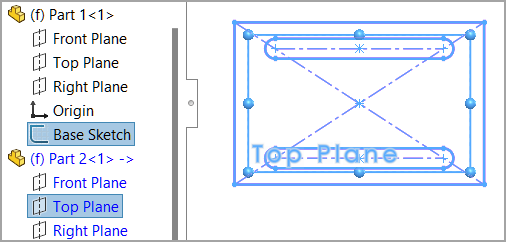

    2. 按 Ctrl 並從零件 1 選擇草圖，從零件 2 選擇平面。

    3. 按一下插入 > 導出草圖。

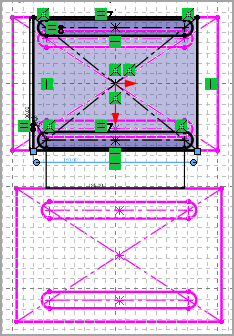

    4. 按一下確認角落，即可結束在關聯中編輯模式。
    5. 按一下檔案 > 全部儲存。
      零件 2 中有零件 1 的導出草圖。

  3. 產生具有導出草圖的零件副本。
    1. 以滑鼠右鍵按一下「零件 2」，然後按一下編輯零件 。
    2. 按一下檔案 > 另存新檔 > 另存副本並繼續。
    3. 將新零件儲存為零件 3。
    4. 結束在關聯中編輯模式。
  4. 將新零件插入模型。
    1. 按一下插入 > 零組件 > 現有零件/組合件。
    2. 在對話方塊中，選擇「零件 3」並新增零件。

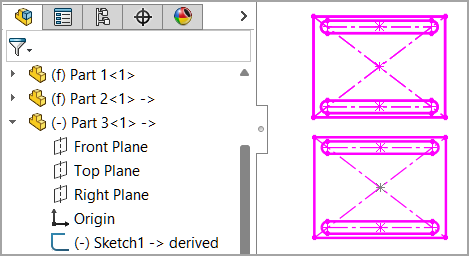

      零件 2 和零件 3 具有導出草圖。

  5. 更新第一個零件。
    1. 在「零件 1」中，用右鍵按一下草圖，然後按一下編輯草圖 。
    2. 修改尺寸。
      零件 1 的尺寸從 200mm 變更為 170mm。

    3. 結束在關聯中編輯模式。

      零件 3 使用更新的尺寸，導出草圖會維持定義。
