組合件視覺化

您可以將色彩指定給屬性值、選擇新屬性，以及向上或向下捲動零組件。

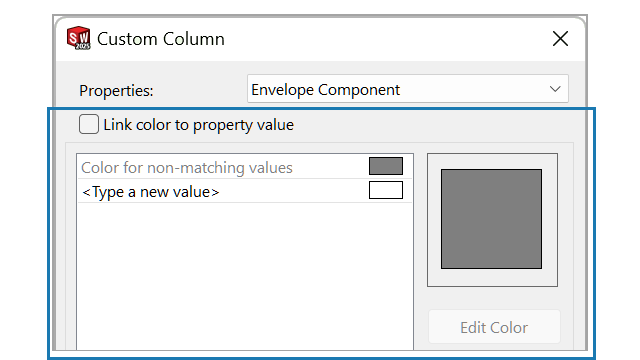

在自訂欄對話方塊中，您可以選擇將色彩連結至屬性值，以指定零組件屬性的色彩。當您選擇此選項時，無法使用色彩滑桿來變更色彩。

在零組件的文意感應工具列中，您可以使用向上捲動零組件和向下捲動零組件來隱藏零組件。

在自訂欄對話方塊中提供了這些屬性：
3DEXPERIENCE 屬性在 3DEXPERIENCE Platform 上提供。對於這些屬性，會一律選擇將色彩連結至屬性值。
屬性 說明
封包零組件 報告零組件是否有封包零組件。
重置物質特性 報告零組件是否有重置物質特性。
3DEXPERIENCE - CAD 格式 報告零組件的 CAD 格式。
CAD 格式的範例：
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE - 協同作業空間 報告零組件儲存所在的協同作業空間。
3DEXPERIENCE - 最新修訂版 報告這是否為零組件的最新修訂版。
3DEXPERIENCE - 鎖定狀態 報告零組件的鎖定狀態：
  • 由我鎖定
  • 由其他使用者鎖定
  • 未鎖定
3DEXPERIENCE - 成熟度 報告零組件的成熟度層級：
  • 凍結
  • 工作中
  • 過時
  • Private
  • 已釋出
3DEXPERIENCE - 已針對相容性更新 報告零組件是否已針對與 3DEXPERIENCE Platform 的相容性更新過。
若要將色彩連結至屬性值：
  1. 開啟包含具覆重置物質特性之零組件的模型。
  2. 按一下組合件視覺化 (「工具」工具列或 CommandManager 上的評估標籤)，或工具 > 評估 > 組合件視覺化。

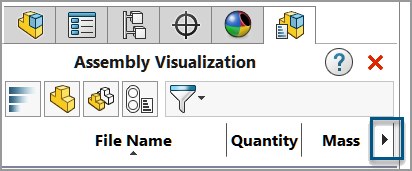

  3. 在組合件視覺化標籤上，按一下欄標題右側的箭頭 。

  4. 按一下進一步。
  5. 在自訂欄對話方塊的屬性下，選擇重置物質特性等屬性。

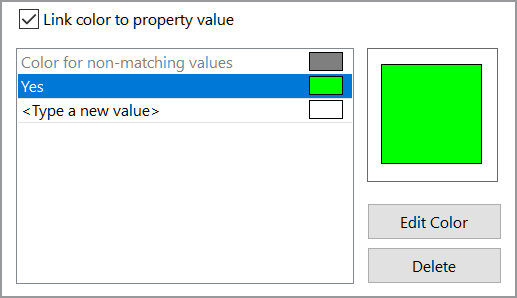

  6. 選擇將色彩連結至屬性值。
  7. 連按兩下輸入新值並輸入值。
  8. 按一下編輯色彩並選擇值的色彩。

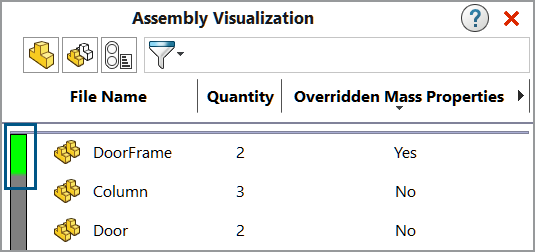

  9. 關閉對話方塊後，在組合件視覺化標籤上，按一下重置物質特性欄標題以依值排序欄。
