Distribution de bornes

L'outil Distribution de bornes vous permet de relier des symboles à des circuits et des broches spécifiques, ce qui simplifie la représentation de bornes complexes dans les schémas électriques. Elle offre une interface intuitive pour la sélection dynamique des circuits et des broches, garantit un mappage précis entre les symboles et les bornes et améliore la précision de la conception.

Vous pouvez sélectionner une borne spécifique lors de l'ajout d'un nouveau bornier, en plus de sélectionner le circuit. Elle distribue un circuit unique sur plusieurs symboles schématiques.
Cette fonctionnalité est disponible pour les composants de bornes uniquement.

L'outil Distribution de bornes vous permet également de modifier le mappage entre les points de connexion des symboles et les bornes du circuit du composant. Cette commande est activée lorsque deux bornes sont sélectionnées. Vous pouvez permuter les connexions des composants entre différents circuits.

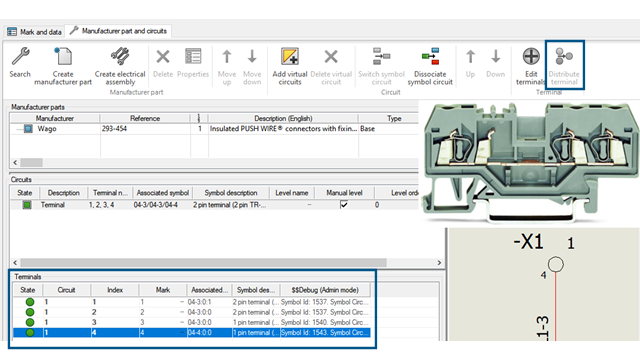

La boîte de dialogue Propriétés du composant contient une section Borne qui contient une liste de bornes avec des colonnes pour Circuit, Index, Repère et Relation.

Distribution des composants de borne

Vous pouvez utiliser l'outil Distribution de bornes pour gérer et permuter les connexions des composants.

Pour distribuer une borne :

  1. Cliquez sur Insérer une borne .
    Dans l'onglet Repère de borne, un nœud pour les bornes s'affiche dans le volet de droite.
    • Le logiciel regroupe les bornes du même circuit et affiche les circuits disponibles pour les composants de borne à plusieurs niveaux.
    • Les circuits partiellement utilisés sont représentés par une icône mi-couleur/mi-gris dans l'arbre des composants, qui montre uniquement les bornes libres.
  2. Sélectionnez un composant à associer à la borne du circuit.
  3. Dans l'onglet Référence constructeur et circuits, cliquez sur Distribuer pour gérer et permuter les connexions des composants.
