Fractionnement de pièces (2025 SP3)

Des options supplémentaires vous permettent de personnaliser la fonctionnalité de fractionnement de pièce lors de la sélection de facettes dans les pièces de grande taille.

Le fractionnement est essentiel car vous ne pouvez pas affecter d'apparences à des faces (ou à tout élément de la hiérarchie inférieur au niveau de la pièce). Si vous souhaitez affecter plusieurs apparences à une seule pièce, le fractionnement est nécessaire.

Lorsque vous utilisez le fractionnement de pièces, vous pouvez :
  • Voir la géométrie plus facilement. SOLIDWORKS Visualize rend toutes les pièces de la scène en image filaire sur un arrière-plan sombre pour une meilleure compréhension de la structure de maillage sous-jacente.
  • Spécifier les parties à fractionner. Le logiciel affiche un aperçu du maillage fractionné en image filaire bleue et la pièce à fractionner en image filaire rouge. Toute pièce qui ne figure pas dans l'affichage de fractionnement de pièce apparaît sous forme d'éléments filaires estompés.
  • Utiliser les outils spécifiés pour un meilleur contrôle de la sélection de faces. Vous pouvez spécifier le mode Facette ou le mode Pinceau pour sélectionner des faces.
Pour fractionner les pièces :
  1. Effectuez l'une des opérations suivantes :
    • Cliquez sur Outils > Fractionner la pièce.
    • Dans la fenêtre d'affichage ou la palette, cliquez à l'aide du bouton droit de la souris sur une pièce, puis cliquez sur Editer > Fractionner la pièce.
    • Appuyez sur CTRL + ALT + P.
  2. Dans la boîte de dialogue, spécifiez le Mode de sélection :
    Option Description
    Facette Permet de cliquer sur les facettes de pièce à fractionner. Ajustez la Tolérance d'angle de facette pour spécifier la tolérance de pièce.

    Vous pouvez également utiliser le cadre de sélection mode Facette.
    Pinceau Permet de cliquer et de faire glisser pour sélectionner plusieurs facettes de pièce à fractionner. Ajustez le Rayon du pinceau pour affiner la zone de sélection.
    Afficher uniquement la pièce active Affiche uniquement le maillage fractionné et la pièce en cours de fractionnement au lieu de la pièce entière. La géométrie restante est masquée ou rendue en image filaire grise.
  3. Dans la fenêtre d'affichage, cliquez sur une face ou faites glisser une zone de sélection pour afficher un aperçu de la pièce fractionnée.

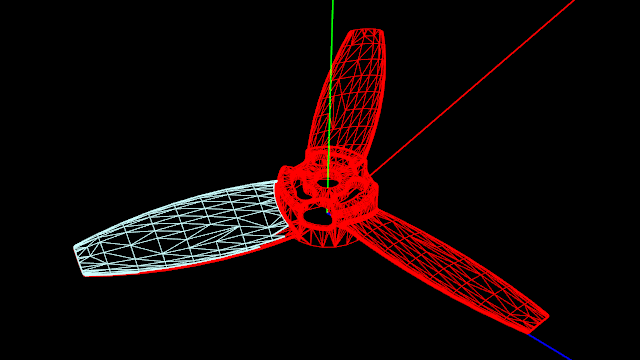

    Le maillage fractionné devient une image filaire bleue et la pièce en cours de fractionnement devient une image filaire rouge.

  4. Facultatif : Appuyez sur MAJ pour supprimer des parties de la sélection de maillage ou sur CTRL pour ajouter des parties à la sélection de maillage.
  5. Cliquez sur Exécuter le fractionnement.
