Sie können Zuschnittslistenelemente eines Schweißkonstruktionsteils auf der 3DEXPERIENCE Platform veröffentlichen.
Um die Zuschnittslistenelemente zu veröffentlichen, speichern Sie das SOLIDWORKS Teil als Schweißkonstruktionsteil auf der 3DEXPERIENCE Platform. Im seitlichen Fensterbereich wird die Erweiterung des Schweißkonstruktionsteils als SW Weldment Part angezeigt.
Voraussetzungen zum Speichern des SOLIDWORKS-Teils als Schweißkonstruktionsteil:
- Sie dürfen das Teil nicht bereits auf der 3DEXPERIENCE Platform gespeichert haben.
- Das Teil muss ein Schweißkonstruktions-Feature enthalten.
- Das Teil muss als einzelnes physisches Produkt gekennzeichnet sein.
Voraussetzungen für die Veröffentlichung von Zuschnittslistenelementen auf der
3DEXPERIENCE Platform:
- Das Teil muss ein Schweißkonstruktionsteil sein.
- Die Zuschnittsliste muss auf dem neuesten Stand sein.
- Die Eigenschaft des Zuschnittslistenelements muss die CutlistID besitzen.
So veröffentlichen Sie Zuschnittslistenelemente auf der 3DEXPERIENCE-Platform:
- Während ein Schweißkonstruktionsteil geöffnet ist, klicken Sie auf Optionen
(Standard-Symbolleiste). Wählen Sie die Registerkarte Dokumenteigenschaften und anschließend Schweißkonstruktionen aus.
- Wählen Sie im Dialogfeld Dokumenteigenschaften – Schweißkonstruktionen unter Zuschnittslisten-IDs die Option Zuschnittslisten -IDs erstellen aus und klicken Sie auf OK.
- Klicken Sie in der 3DEXPERIENCE Taskansicht mit der rechten Maustaste auf das Teil und klicken Sie auf Speichern.

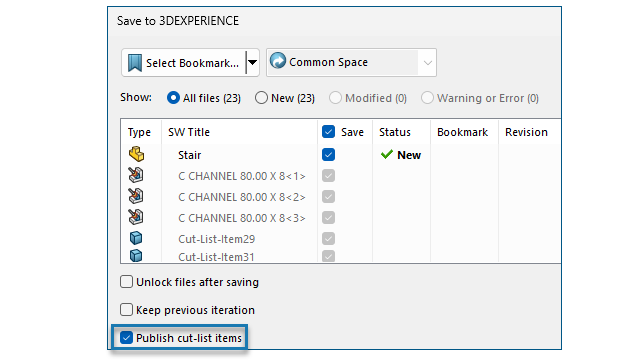

- Wählen Sie im Dialogfeld In 3DEXPERIENCE speichern die Option Zuschnittslistenelemente veröffentlichen aus und klicken Sie auf Speichern.
In MySession werden Zuschnittslistenelemente des Schweißkonstruktionsteils angezeigt. Im seitlichen Fensterbereich werden die Eigenschaften der Zuschnittslistenelemente angezeigt.
Administratoren können benutzerdefinierte PLM-Attribute und Zuordnungen zwischen CAD-Elementen und PLM-Elementen definieren, um Attribute auf der 3DEXPERIENCE Platform zu speichern.
