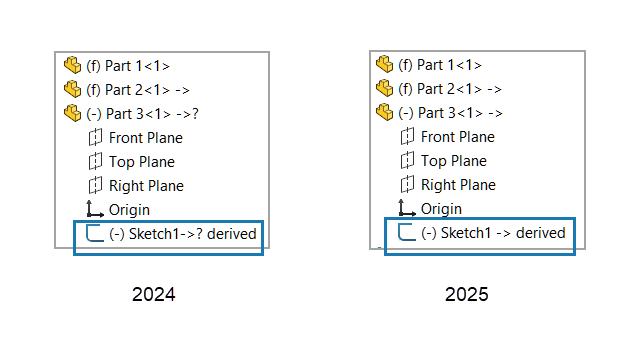

Wenn Sie mit Als Kopie speichern und fortfahren ein Teil kopieren, werden externe Referenzen zu einer abgeleiteten Skizze im kopierten Teil beibehalten.
Die externen Referenzen werden beibehalten, wenn Sie mit dem Microsoft® Datei-Explorer ein Teil mit einer abgeleiteten Skizze kopieren.
Beibehalten externer Referenzen zu abgeleiteten Skizzen:

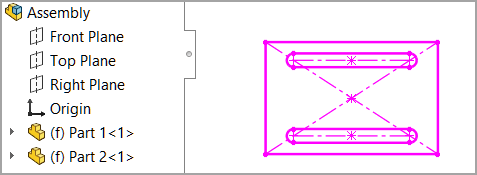

- Öffnen Sie ein Modell, das zwei Teile enthält.
In diesem Beispiel wird Teil 1 im Grafikbereich angezeigt.
- Erstellen Sie eine abgeleitete Skizze.
- Klicken Sie mit der rechten Maustaste auf Teil 2 und klicken Sie dann auf Teil bearbeiten
.

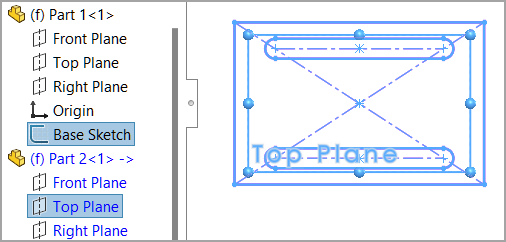

- Drücken Sie die Strg-Taste und wählen Sie eine Skizze von Teil 1 und eine Ebene von Teil 2 aus.
- Klicken Sie auf .
- Beenden Sie den In-Kontext-Modus, indem Sie in die Bestätigungs-Ecke klicken.
- Klicken Sie auf .
Teil 2 hat eine von Teil 1 abgeleitete Skizze.
- Erstellen Sie eine Kopie des Teils mit der abgeleiteten Skizze.
- Klicken Sie mit der rechten Maustaste auf Teil 2 und klicken Sie dann auf Teil bearbeiten .
- Klicken Sie auf .
- Speichern Sie das neue Teil als Teil 3.
- Beenden Sie den In-Kontext-Modus.
- Fügen Sie das neue Teil in das Modell ein.
- Klicken Sie auf .
- Wählen Sie im Dialogfeld Teil 3 aus und fügen Sie das Teil hinzu.

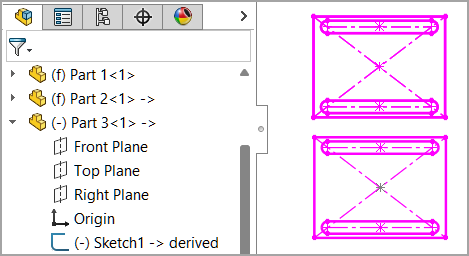

Teil 2 und Teil 3 haben die abgeleitete Skizze.
- Aktualisieren Sie das erste Teil.
- Klicken Sie bei Teil 1 mit der rechten Maustaste auf die Skizze, und klicken Sie auf Skizze bearbeiten
.
- Ändern Sie eine Bemaßung.

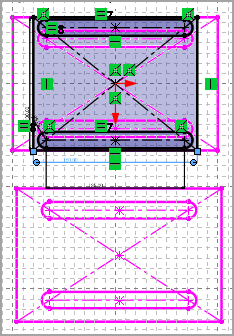

Eine Bemaßung in Teil 1 wurde von 200 mm zu 170 mm geändert.
- Beenden Sie den In-Kontext-Modus.
In Teil 3 wird die aktualisierte Bemaßung verwendet und die abgeleitete Skizze bleibt definiert.
