BIM エンティティの寸法の作成

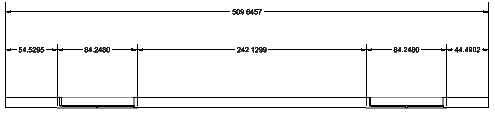

BIMDimensionChain コマンドを使用して、BIM エンティティの寸法チェーンを作成します。このコマンドは、BIM エンティティ上の適切な寸法点を自動的に検出します。

オプションで、開口部と壁セグメントの寸法が明確に表示されるように、チェーン内の寸法を自動的にグループ化することができます。

このコマンドでは、オプション（Options）ダイアログ ボックスの BIM 設定（BIM Settings）カテゴリで指定された寸法規格と公差が使用されます。

寸法チェーンを作成するには:

1. 次のいずれかを実行します。
   • リボンで、BIM > 注釈（Annotate） > 寸法チェーン（Dimension Chain） をクリックします。
   • メニューで、BIM > 注釈（Annotate） > 寸法チェーン（Dimension Chain）をクリックします。
   • BIMDimensionChain と入力します。
2. グラフィックス領域で、寸法付けする BIM エンティティを指定し、Enter キーを押します。
3. 適切な位置合わせを指定します:
   • 水平
   • 垂直（Vertical）
   • 整列(G)
4. グラフィックス領域で、寸法チェーンの位置を指定します。

アクセス

コマンド: BIMDimensionChain

メニュー: BIM > 寸法（Dimension） > 寸法チェーン（Dimension Chain）

リボン: BIM > 注釈（Annotate） > 寸法チェーン（Dimension Chain）
