IFC 파일

IFC 2x3 또는 IFC 4를 사용하여 SOLIDWORKS 상위 수준 어셈블리 또는 부품을 .ifc 파일로 내보낼 수 있습니다. IFC 메타데이터가 포함된 사용자 정의 속성이 있는 .ifc 파일을 다른 속성과 함께 내보낼 수 있습니다.

1. 파일 > 다른 형식으로 내보내기를 클릭합니다.
2. 내보내기 대화 상자에서 파일 유형으로 IFC 2x3 또는 IFC 4를 선택합니다.
3. 옵션을(를) 클릭합니다.
4. OmniClass™, Uniclass2015, 사용자 정의 속성, 재질 및 물성치, 단위를 선택하고 확인을 클릭합니다.
   OmniClass 또는 UniClass를 선택하기 전에 대화 상자에 나열된 클래스를 이해하는 것이 중요합니다. http://www.omniclass.org 및 [http://www.cpic.org.uk/uniclass2/]를 참조하십시오.
5. IFC 4로 내보내는 경우 다음 중 하나로 저장합니다.
   • BREP
   • 테슬레이션
6. 파일 이름과 위치를 선택하고 추가 설명을 입력한 후 확인을 클릭합니다.

SOLIDWORKS 모델을 IFC 파일에 내보낼 때 SOLIDWORKS 사용자 정의 속성을 IFC 속성 세트에 매핑할 수 있습니다.

1. SOLIDWORKS 파일에서 파일 > 속성을 클릭하고. 사용자 정의 탭에서 IFC 파일로 내보낼 속성을 추가합니다. 파일을 저장합니다.
2. SOLIDWORKS 사용자 정의 속성을 IFC 속성 세트 값으로 매핑하는 XML 매핑 파일을 작성합니다. SOLIDWORKS는 SOLIDWORKS install folder\lang\language\IFC에 샘플 매핑 파일을 제공합니다.
   샘플 매핑 파일:

   <CustomPropertiesPSETMapping>
       <Schema Version="1.0"/>
       <PropertySet Name="Pset_DoorCommon">
           <AppliesTo ElementType="IFCDOOR"/>
           <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
           <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
           <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
           <PropertyMapping SOLIDWORKS="Verglasungsflachenanteil" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
           <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
       </PropertySet>
       <PropertySet Name="ACME_CageCodes">
           <AppliesTo ElementType="IFCDOOR"/>
           <AppliesTo ElementType="IFCWINDOW"/>
           <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
       </PropertySet>
   </CustomPropertiesPSETMapping>

3. SOLIDWORKS 파일에서 파일 > 다른 이름으로 저장을 클릭합니다.
4. 대화 상자에서 파일 형식으로 IFC 파일 유형을 선택한 다음 옵션을 클릭합니다.
5. 시스템 옵션 대화 상자의 옵션 > 출력 형식 아래에서 속성 세트 매핑 파일 사용을 선택하고 목록에서 매핑 파일을 선택하거나 찾아서 선택합니다.
6. 확인을 클릭한 다음 저장을 클릭하여 파일을 IFC 파일로 내보냅니다.
   IFC 파일에는 매핑 파일을 기반으로 IFC 속성 세트의 SOLIDWORKS 사용자 정의 속성이 들어 있습니다.

.ifc 파일을 SOLIDWORKS 소프트웨어로 불러와 구조 설계 소프트웨어에서 작성된 모델 정보를 포함시킬 수 있습니다.

.ifc 파일을 SOLIDWORKS로 불러올 때 파일 형상을 불러오지만 SOLIDWORKS 모델에는 기본적으로 피처가 없습니다.

불러올 IFC 요소 또는 부품을 지정할 수 있습니다.

장점: IFC 파일 불러오기에서 부품을 필터링하면 필요한 부품을 정확히 지정할 수 있어서, 특히 대용량 IFC 파일의 경우 작업 시간을 절약하고 작업을 간소화할 수 있습니다.

1. 파일 > 열기를 클릭합니다.
2. 옵션: 3DEXPERIENCE 사용자: 3DEXPERIENCE에서 열기 대화 상자가 나타나면 이 PC를 클릭합니다.
3. 대화 상자의 파일 형식에서 IFC 2x3을 선택합니다.
4. 일반 옵션을 지정하려면 옵션을 클릭하고 불러올 IFC 요소를 지정한 다음 확인을 클릭합니다.
5. 불러올 부품을 필터링하려면 열기 대화 상자에서 필터 사용을 선택합니다.
6. 파일을 선택하고 열기를 클릭합니다.
   필터 활성화를 선택한 경우 자세한 내용은 IFC 파일을 불러올 때 부품 필터링 항목을 참조하십시오.

IFC 파일을 불러올 때 불러올 부품을 필터링할 수 있습니다.

1. 파일 > 열기를 클릭합니다.
2. 대화 상자에서
   1. 파일 유형에서 IFC 2x3(*.ifc)을 선택합니다.
   2. 파일 이름으로 IFC 파일을 찾아 선택합니다.
   3. 필터링 사용을 선택합니다.
   4. 열기를 클릭합니다.

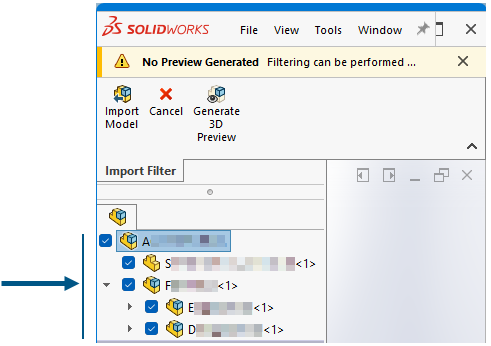

   SOLIDWORKS가 제품 구조를 생성할 때 진행률 표시줄이 상태를 보고합니다. 파일이 열리고 제품 구조와 빈 그래픽 영역이 표시됩니다. 메시지 표시줄은 부품을 필터링하여 미리보기를 생성할 수 있음을 알려줍니다. 필터 불러오기 CommandManager는 사용 가능한 도구를 표시합니다.



   도구 > 옵션 > 시스템 옵션 > 불러오기 > 파일 포맷: IFC 의 불러올 요소 아래에서 필터 옵션을 지정한 경우 SOLIDWORKS는 이러한 필터 옵션을 자동으로 적용합니다. 부품을 필터링하기 전에 이러한 시스템 수준 설정을 지정하면 특히 대용량 IFC 파일의 경우 정확한 요소와 부품을 대상으로 지정하여 열 수 있으므로 시간이 절약됩니다.
3. 다음 중 하나를 수행합니다.
   • FeatureManager 디자인 트리에서 불러올 부품을 선택하거나 지웁니다. 개별 확인 부품을 선택하거나 상자 선택으로 다중 컴포넌트를 선택할 수 있습니다.
   • 3D 미리보기 생성 을 클릭하여 선택된 부품의 그래픽 3D 미리보기를 표시합니다.
   • 취소를 클릭하여 작업을 취소하고 미리보기를 닫습니다.

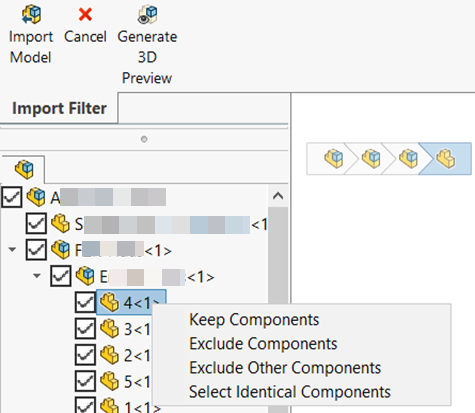

   선택한 부품과 지워진 부품의 혼합을 포함하는 하위 어셈블리에는 부분적으로 선택된 확인란 이 표시됩니다. 여러 선택 항목을 쉽게 처리할 수 있도록 선택한 부품을 마우스 오른쪽 버튼으로 클릭하고 부품 유지 또는 부품 제외를 선택할 수 있습니다. 선택 사항을 반전시키려면 기타 부품 제외를 선택합니다. 부품이 동일한 경우 동일한 부품 선택 옵션도 나타납니다.

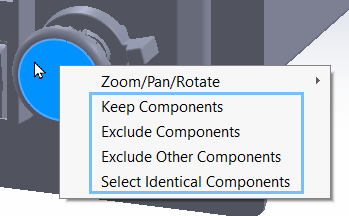

   이러한 부품 선택 옵션은 3D 미리보기 생성 을 클릭하고 그래픽 영역에서 부품을 마우스 오른쪽 버튼으로 클릭해도 사용할 수 있습니다.


4. 불러올 부품 선택을 마치면 모델 불러오기 를 클릭합니다.
   SOLIDWORKS는 선택한 부품과 함께 IFC 파일을 불러옵니다.

SOLIDWORKS 파일을 .ifc 요소 분류가 있는 .ifc 파일로 저장할 수 있습니다.

1. SOLIDWORKS 파트나 어셈블리 파일을 엽니다.
2. 파일 > 속성을 클릭합니다.
3. 대화 상자의 사용자 정의 탭에서:
   1. 속성 이름에서 IFC를 선택합니다.
   2. 값/텍스트에서 적절한 분류를 선택합니다.
   3. 확인을 클릭합니다.

시스템 옵션에서 필터를 정의하여 IFC 파일에서 불러올 IFC 요소를 선택할 수 있습니다.

1. IFC 파일에서 도구 > 옵션 > 시스템 옵션 > 불러오기를 클릭합니다.
2. 대화 상자에서
   1. 파일 형식에서 IFC를 선택합니다.
   2. 불러올 요소에서 분류 아래 IFC 요소를 확장합니다.
   3. 불러오기에서 불러올 IFC 요소를 선택합니다.
   4. 확인을 클릭합니다.
   IFC 파일을 연 후에 시스템 옵션 대화 상자에 지정한 IFC 요소만 불러옵니다.
