Инструмент Сетка сегмента распознает дополнительные типы граней и отличается улучшенным пользовательским интерфейсом.
Распознаются дополнительные типы граней
При сегментации сеток программное обеспечение может распознавать конические или сферические грани, в дополнение к плоскостям и цилиндрам. Эти распознанные грани можно преобразовать в стандартные грани BREP с таким же геометрическим условием.
Улучшенный интерфейс пользователя
В окне PropertyManager Сетка сегмента в разделе Сегментация доступен инструмент Форма фасета
. Этот инструмент создает сегменты, группируя смежные фасеты на основе разницы в форме, которая обычно указывает границу между двумя областями в модели, используемой для создания файла сетки.
В разделе
Параметры выберите

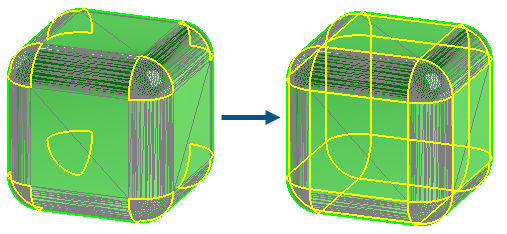

Предварительный просмотр, чтобы просмотреть кромки для сегментированных граней, которые отображаются желтым цветом. В разделе
Периметр перетащите, чтобы настроить значение для уточнения сегментации граней.

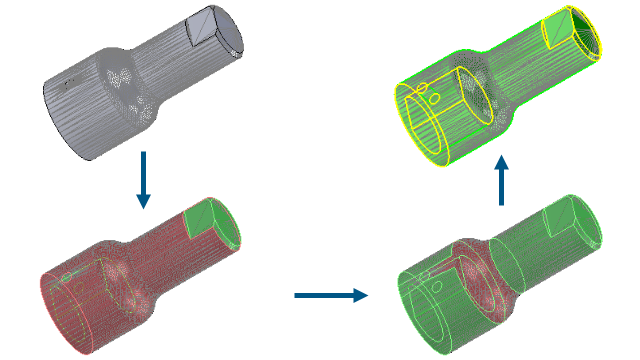

При запуске инструмента Сегментировать импортированное тело сетки улучшенная графическая информация помогает отличить распознанные грани.
Если модель не была сегментирована ранее, отображение тел сетки BREP и гибридных тел сетки не изменяется.
- Стандартные тела BREP и графические тела могут быть скрыты.
- Выбранные грани выделяются цветом Выбранный элемент 1, указанным в меню .
После первого круга сегментации модели применяются следующие изменения отображения.
- Появится расшифровка условных обозначений цветов, используемых для распознанных и нераспознанных граней.
-
Программное обеспечение использует цвета для элементов Распознанная грань сетки и Нераспознанная грань сетки, указанные в меню .
