Соединитель кабеля можно использовать для моделирования кабелей, канатов или цепей в сборке, которые выступают в качестве опорных элементов или выполняет грузоподъемные операции.
Можно указать соединитель кабеля между поверхностями твердых тел, кромками оболочек или вершинами (твердых тел или оболочек), или комбинацию вершин с гранями или вершинами с круговыми кромками или круговыми кромками с гранями.
Соединители кабелей являются элементами, обладающими только натяжением, которые несут осевые силы при растягивании. Соединитель кабеля становится активен только в том случае, если расстояние между двумя концами превышает исходную длину или длину предварительного натяжения, при этом кабель подвергается растяжению и помогает поддерживать конструкцию.
Соединитель кабеля использует состав распределенного соединения для соединения справочного узла, расположенного на конечных соединениях кабеля, с группой сопряженных узлов выбранной грани или кромки. Если выбрать вершину, кабель будет подключен к группе соседних узлов в области влияния. Распределенное соединение ограничивает движение сопряженных узлов перемещением справочного узла.
После запуска моделирования можно перечислить силы, действующие на соединители кабелей, такие как осевое усилие и крутящий момент. Поперечная сила и изгибающий момент являются недопустимыми результатами, поскольку кабель рассчитан на натяжение и не имеет жесткости при изгибе. Результаты сообщаются с учетом локальной системы координат кабеля, которая определяется от первого справочного узла до второго, в зависимости от порядка выбора. Осевая сила может показывать положительное или отрицательное значение в зависимости от направления относительно локальной оси соединителя. Если кабель подвержен сжимающим нагрузкам, он провисает, что приводит к сообщению о нулевом осевом усилии.

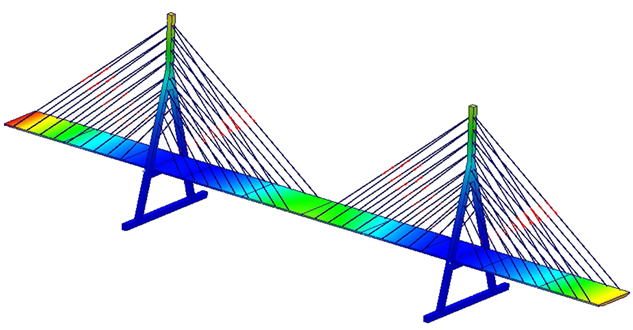

Результаты силы соединителя кабеля имеют цветовую кодировку на основе полученных сил и определенной безопасной осевой прочности. Это позволяет быстро определить, перегружен ли соединитель кабеля, находится ли он в безопасных пределах или неактивен, так как находится в состоянии сжатия.
| Цвет |
Описание |
| Зеленый (в безопасных пределах) |
Сообщаемое осевое усилие кабеля находится в пределах указанной безопасной осевой прочности. |
| Красный (перегружен) |
Указанная осевая сила кабеля превышает указанную безопасную осевую прочность. |
| Желтый (неактивно) |
Сообщаемое осевое усилие кабеля равно нулю (кабель провисает или находится в состоянии сжатия). |
Соединитель кабеля поддерживается в линейных статических исследованиях и доступен в SOLIDWORKS Simulation Professional и SOLIDWORKS Simulation Premium.
