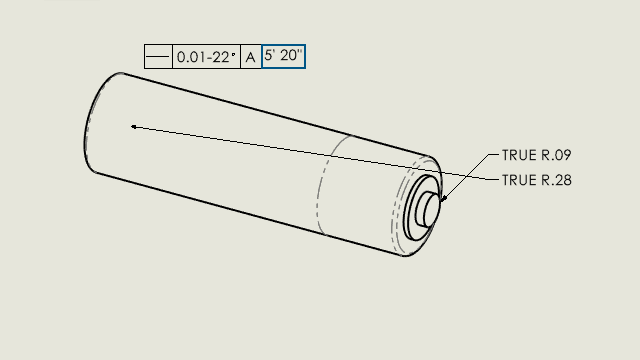

Al crear rangos de símbolos de tolerancia geométrica, puede agregar texto y símbolos.
Puede agregar:
- Símbolos de ángulo de grados, minutos (') y segundos (") y letras
- Texto y símbolos
- Cuadros de texto de la segunda sección de una trama de control de operaciones
Para especificar texto y símbolos en rangos de símbolos de tolerancia geométrica:
- En un dibujo, haga clic en Tolerancia geométrica
(barra de herramientas Anotación) o .
- En la zona de gráficos, haga clic para colocar el símbolo.
Aparece un marco de control de operaciones con asas y un cuadro de diálogo de Tolerancia a su alrededor.
- En el cuadro de diálogo Tolerancia, seleccione Rango.
- Especificar texto y símbolos.
- En el PropertyManager Tolerancia geométrica, haga clic en
.
