Wenn Sie Symbolbereiche für Form- und Lagetoleranzen erstellen, können Sie Text und Symbole hinzufügen.
Sie können Folgendes hinzufügen:

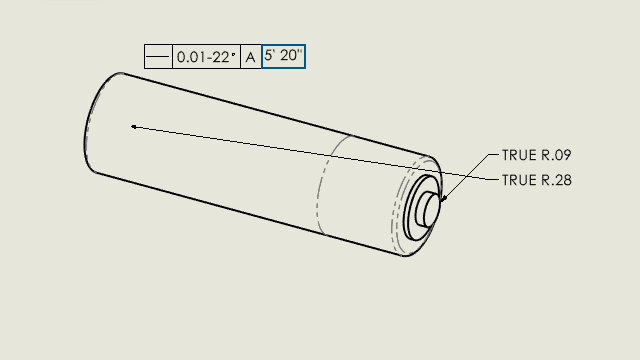

- Zeichen für Winkelgrad-Minute (') und -Sekunde (") sowie Buchstaben
- Text und Symbole
- Textfelder im zweiten Abschnitt eines Feature-Steuerrahmens
So legen Sie Text und Symbole in Symbolbereichen für Form- und Lagetoleranzen fest:
- Klicken Sie in einer Zeichnung auf Form- und Lagetoleranz
(Beschriftungs-Symbolleiste) oder auf .
- Klicken Sie in den Grafikbereich, um das Symbol zu positionieren.
Daraufhin wird ein Feature-Kontrollrahmen angezeigt, der von Ziehpunkten und dem Dialogfeld Toleranz umgeben ist.
- Wählen Sie im Dialogfeld Toleranz die Option Bereich aus.
- Legen Sie Text und Symbole fest.
- Klicken Sie im PropertyManager Form- und Lagetoleranz auf
.
