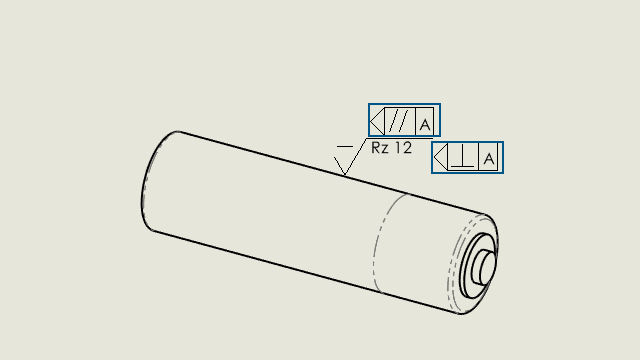

Verwenden von Indikatoren mit Symbolen für die Oberflächenbeschaffenheit

Wenn Sie ein neues Symbol für die Oberflächenbeschaffenheit einfügen, können Sie die Symbole mithilfe von Indikatoren platzieren.

So verwenden Sie Indikatoren mit Symbolen für die Oberflächenbeschaffenheit:
  1. Klicken Sie im PropertyManager Oberflächenbeschaffenheit unter Symbol-Layout auf einen Indikator .
  2. Im Dialogfeld Indikator tun Sie Folgendes:
    • Geben Sie unter Toleranztyp die Option Parallel oder Senkrecht an.
    • (Optional) Geben Sie unter Bezugsreferenz einen Bezug ein.
    • Klicken Sie auf Schließen.
  3. Klicken Sie in den Grafikbereich, um das Symbol zu positionieren.
