Sie können die entsprechende Kombination aus Trimmtyp und Trimmreihenfolge für eine komplexe Ecke im Grafikbereich auswählen.
So wählen Sie die Ausgabe von Ecken basierend auf dem Trimmtyp und der Trimmreihenfolge aus:
- Öffnen Sie ein Struktursystemteil.
- Klicken Sie im FeatureManager mit der rechten Maustaste auf Eckenverwaltung und wählen Sie Feature bearbeiten
aus.
- Wählen Sie eine komplexe Ecke im Grafikbereich aus.

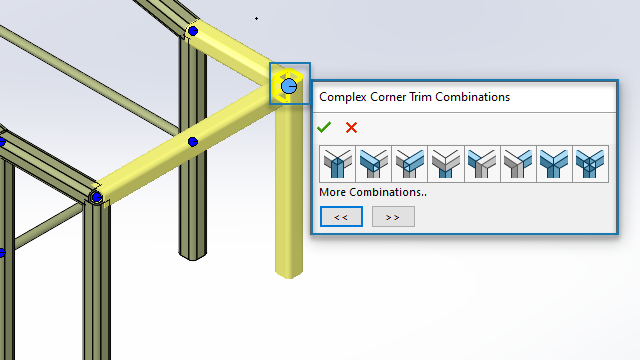

- Wählen Sie im Dialogfeld Komplexe Kombinationen für Eckentrimmung Optionen aus, um die Ausgaben einer Ecke basierend auf Trimmtyp und Trimmreihenfolge darzustellen.
- Klicken Sie auf
oder auf
, um weitere Kombinationen auszuwählen.
- Klicken Sie auf
.
Die Ausgabeoptionen werden im Grafikbereich angezeigt, wenn sich drei oder mehr Bauteile an einem Punkt treffen.

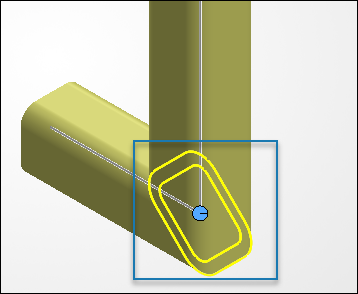

Wenn sich Bauteile an einem Punkt treffen, wird die getrimmte Oberfläche durch gelbe Rahmen angezeigt.
