ケーブル結合は、ソリッド サーフェス間、円形シェル エッジ間、または（ソリッドまたはシェルのいずれかの）頂点間に定義できます。また、頂点から面、頂点から円形エッジ、円形エッジから面の組み合わせも可能です。
ケーブル結合を使用して、次の形状エンティティを接続するケーブルの動作をモデル化できます。
円形または平坦な面

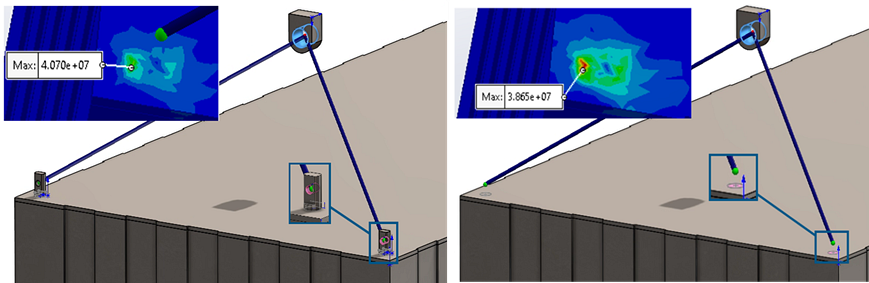

ケーブル結合を定義する場合、平面または円筒形面をサポートとして選択できます。分割面をサポートとして選択することもできます。分割面の選択により、溶接リブ プレートやアンカー ボックスの物理モデルを含めずに、ケーブルの接続領域を定義できます。たとえば、次の図に示すように、ケーブルを接続するフックやブラケットをモデリングする代わりに、フックやブラケットを構成部品に接続する分割面を作成できます。その後、分割面をサポートとして使用し、オフセット距離を使用してコネクタの端部ジョイントを配置できます。面の選択はソリッド ボディにのみ適用されます。
平坦な面を選択すると、コネクタは参照ノードを面の中心に配置し、面に垂直な方向を使用してケーブルの軸方向を定義します。円筒面では、参照節点を円形面の中心に配置し、軸方向を円筒の軸に沿って整列させます。オフセットを定義して、ケーブル結合の法線方向または軸方向に参照ノードを移動できます。ケーブルは、両端に配置された 2 つの参照ノード間の直線パスに従います。選択した面が同心円の場合、ケーブルの軸方向は共通軸と整列します。
一方の端で複数の円筒面を選択した場合、それらは同心である必要があります。ケーブル結合は、分散結合を使用して、選択した面の結合節点に各参照ノードを接続します。
エッジ
シェル ボディの円形エッジ間にケーブル結合を定義できます。円形エッジの場合、コネクタは円筒面と同様に、参照ノードを円形エッジの中心点に配置します。オフセットを指定して、参照ノードを円形エッジの軸に沿って移動できます。
ケーブルは、2 つの参照ノード間の直線パスに従います。一方の端でエッジをサポートとして使用し、もう一方の端で面または頂点を選択できます。一方の端で複数の円形エッジを選択した場合、それらは同心である必要があります。
頂点
ソリッド ボディまたはシェル ボディの頂点間にケーブル結合を定義できます。コネクタは、選択した頂点に参照ノードを直接配置します。分布結合を使用して、影響の小さい領域内に配置された結合節点に参照ノードを接続します。エッジや面の選択とは異なり、結合定式化の適用は、面全体やエッジ沿いに広がるのではなく、頂点の影響領域周囲で局所的に行われます。
ケーブルの一方または両方の端で頂点を選択するか、一方の端で頂点を選択し、もう一方の端で面またはエッジを選択できます。ケーブルは、常に 2 つの参照ノード間に直線接続を形成します。
