Informazioni sul tipo di contatto Nodo/nodo:
- Disponibile solo per facce inizialmente a contatto.
- Richiede una mesh congruente. Il software crea nodi coincidenti sulle facce di origine e di destinazione;
- Questa formulazione è disponibile con il tipo di contatto Senza compenetrazione per studi statici, non lineari e termici. Per studi statici e non lineari, questo tipo di contatto impedisce l'interferenza tra facce di origine e di destinazione ma consente loro di allontanarsi per creare spazi vuoti. Per i problemi termici, ognuno di due nodi coincidenti mantiene sempre la stessa temperatura.
Il programma seleziona i candidati per le facce di origine e di destinazione internamente. Il programma collega le entità Gruppo 1 e il Gruppo 2 nel PropertyManager Gruppo di contatto.
-
Questa formulazione è più veloce del tipo di contatto Nodo/superficie e Superficie/superficie, ma ha il più basso grado di precisione in problemi strutturali di carattere generale con scorrimento o grandi rotazioni. La precisione dei risultati dipende dal carico, ed è al meglio se le due facce sono compresse l'una contro l'altra senza scorrimento o rotazione relativa. La precisione si riduce via via che il carico provoca scorrimento o rotazione maggiore. Con questi problemi, utilizzare le opzioni Nodo/superficie o Superficie/superficie e attivare l'opzione di grande spostamento. Per i problemi termici, la precisione è meno sensibile dato che il movimento è assente. Per problemi di sollecitazione termica, gli studi termici e strutturali devono avere impostazioni di contatto compatibili.

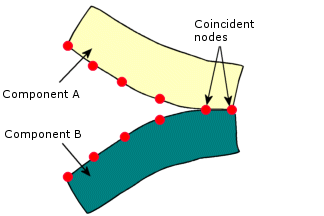

- La figura illustra una possibile deformazione di due facce con contatto iniziale.
