PropertyManager Ripetizione lineare

Il PropertyManager Ripetizione lineare appare quando avviene la ripetizione di una o più funzioni lungo uno o due percorsi lineari.

Per accedere a questo PropertyManager:

Fare clic su Ripetizione lineare (barra degli strumenti Funzioni) o su Inserisci > Crea ripetizione/specchia > Ripetizione lineare.

Alcuni campi che accettano l'input numerico consentono di creare un'equazione inserendo = (segno di uguale) e selezionando delle variabili globali, le funzioni e le proprietà del file da un elenco a discesa. Vedere Immissione diretta di equazioni nei PropertyManager.

Direzione 1

Direzione di ripetizione Imposta la direzione per la ripetizione Direzione 1. Selezionare un bordo lineare, una linea, assi, dimensione, facce piane e superfici, facce coniche e le superfici, i bordi circolari, e i piani di riferimento. Se necessario, fare clic su Direzione contraria per cambiare la direzione della ripetizione.
Spaziatura e istanze Imposta in modo indipendente il numero di istanze e la spaziatura.

Spaziatura

Imposta la spaziatura tra le istanze di ripetizione per Direzione 1.

Numero di istanze

Imposta il numero di istanze di ripetizione per Direzione 1. Questo numero include le funzioni o le selezioni originali.

Fino al riferimento Imposta il numero di istanze e la spaziatura in base alla geometria di riferimento selezionata.

Geometria di riferimento

Imposta la geometria di riferimento che controlla la ripetizione.

Distanza di offset

Imposta la distanza dell'ultima istanza di ripetizione dalla geometria di riferimento.

Inverti direzione dell'offset

Inverte la direzione di offset della ripetizione dalla geometria di riferimento.

Centroide

Calcola la distanza di offset dalla geometria di riferimento al baricentro della funzione ripetuta.

Riferimento selezionato

Calcola la distanza di offset dalla geometria di riferimento a un riferimento di geometria della funzione di serie selezionata.

Riferimento serie

Imposta la geometria della funzione di serie da cui calcolare la distanza di offset.

Direzione 2

Crea una ripetizione in una seconda direzione.

Direzione di ripetizione Imposta la direzione per la ripetizione Direzione 2. Selezionare un bordo lineare, una linea, assi, dimensione, facce piane e superfici, facce coniche e le superfici, i bordi circolari, e i piani di riferimento.
Spaziatura e istanze Imposta in modo indipendente il numero di istanze e la spaziatura.

Spaziatura

Imposta la spaziatura tra le istanze di ripetizione per Direzione 1.

Numero di istanze

Imposta il numero di istanze di ripetizione per Direzione 1. Questo numero include le funzioni o le selezioni originali.

Offset dal riferimento Imposta il numero di istanze e la spaziatura in base alla geometria di riferimento selezionata.

Geometria di riferimento

Imposta la geometria di riferimento che controlla la ripetizione.

Distanza di offset

Imposta la distanza dell'ultima istanza di ripetizione dalla geometria di riferimento.

Inverti direzione dell'offset

Inverte la direzione di offset della ripetizione dalla geometria di riferimento.

Centroide

Calcola la distanza di offset dalla geometria di riferimento al baricentro della funzione ripetuta.

Riferimento selezionato

Calcola la distanza di offset dalla geometria di riferimento alla geometria della funzione di serie selezionata.

Riferimento serie

Imposta la geometria della funzione di serie da cui è calcolata la distanza di offset.

Ripetizione solo con testa di serie Crea una ripetizione lineare in Direzione 2 usando solo le funzioni di serie, senza replicare le istanze di ripetizione di Direzione 1.

  Opzione Solo ripetizione testa di serie selezionata. Solo la funzione Testa di serie viene replicata nella Direzione 2. Opzione Solo ripetizione testa di seriedeselezionata. L'intera ripetizione lineare viene replicata nella Direzione 2.

Funzioni da ripetere

Funzioni da ripetere Crea la ripetizione usando la funzione selezionata come funzione testa di serie.

Facce da ripetere

select_face_planar.png Facce da ripetere Crea la ripetizione usando le facce che costituiscono la funzione. Selezionare tutte le facce della funzione nell'area grafica. Questa operazione è utile con i modelli che importano solo le facce che costituiscono la funzione e non la funzione stessa.
Quando si utilizza Facce da ripetere, la ripetizione deve rientrare nella stessa faccia o limite. e non può superare i limiti. Ad esempio, un taglio attraverso l'intera faccia o a livelli diversi (come nel caso di un bordo rialzato) creerebbe un limite e facce distinte.

Corpi da ripetere

Corpi solidi/di superficie da ripetere Crea la ripetizione usando i corpi selezionati dall'utente in una parte multicorpo.

    Parte multicorpo con Corpo da ripetere Ripetizione lineare applicata

Varianti da saltare

Varianti da saltare Salta le varianti di ripetizione selezionate dall'utente nell'area grafica durante la creazione della ripetizione. Il cursore assume questo aspetto quando il mouse passa su ogni variante di ripetizione. Fare clic per selezionare una variante di ripetizione. Appariranno le coordinate della variante di ripetizione. Per ripristinare la variante di ripetizione, fare nuovamente clic su di essa.

Ambito della funzione

Applica le funzioni a una o più parti multicorpo quando si seleziona Ripetizione geometrica in Opzioni e si utilizza Ambito di funzione per selezionare i corpi da includere nella funzione.
Creare il modello al quale aggiungere le funzioni per le parti multicorpo prima di aggiungere queste funzioni.

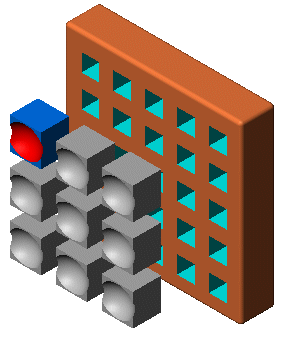

  Tutti i corpi Applica la funzione a tutti i corpi ad ogni rigenerazione della funzione. Se vengono aggiunti nuovi corpi al modello intersecati dalla funzione, questi saranno anche rigenerati per includerli nella funzione.

    Funzioni di estrusione e cupola applicate a tutti i corpi

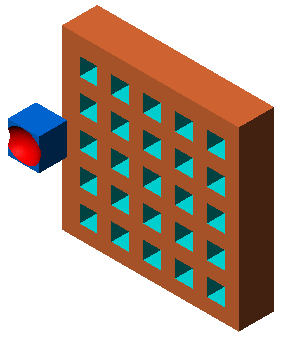

  Corpo selezionato Applica la funzione ai corpi selezionati. Se si aggiungono nuovi corpi al modello intersecati dalla funzione, sarà necessario usare Modifica funzione per modificare la funzione di ripetizione, selezionare questi corpi ed aggiungerli alla lista dei corpi selezionati. Se i nuovi corpi non vengono aggiunti alla lista dei corpi selezionati, rimarranno intatti.

    Funzioni di estrusione e cupola applicate al corpo selezionato
  Selezione automatica (disponibile se si seleziona Corpi selezionati) Quando si crea un modello con le parti multicorpo, la funzione elaborerà automaticamente tutte le parti importanti intersecanti. L'opzione Selezione automatica è più veloce di quella Tutti i corpi dal momento che elabora solo i corpi sulla lista iniziale e non rigenera l'intero modello. Se si fa clic su Corpi selezionati e si deseleziona Selezione automatica, sarà necessario scegliere i corpi da includere dall'area grafica.
Corpi interessati (disponibile se si deseleziona Selezione automatica) Selezionare i bordi interessati nell'area grafica.

Opzioni

Varia schizzo Consente il cambiamento della ripetizione mentre si ripete.
Ripetizione geometrica Crea la ripetizione usando solo la geometria (facce e bordi) delle funzioni, piuttosto che ripetere e risolvere ogni istanza della funzione. L’opzione Ripetizione geometrica accelera la creazione e la rigenerazione della ripetizione. è impossibile creare ripetizioni geometriche di funzioni che hanno facce unite al resto della parte.
Propaga proprietà visive Propaga i dati SOLIDWORKS relativi a colore, trama e filettatura cosmetica a tutte le varianti di una ripetizione.

Istanze da variare

Questa opzione è disponibile solo quando si seleziona una funzione per l'istanza di ripetizione.

Incrementi in direzione 1

PM_space_increment Incrementi spaziali in direzione 1 Incrementa in modo cumulativo la spaziatura tra i centri delle varianti della ripetizione in Direzione 1.

Ad esempio, se la spaziatura tra le righe della ripetizione è di 1,5 mm e si inserisce 0,3 mm come valore di Incremento spazio, la seconda riga verrà posizionata a 1,8 mm dalla prima, la terza a 2,1 mm dalla seconda, la quarta a 2,4 mm dalla terza e così via.

  Scegliere quote di funzione da variare in Direzione 1 Visualizza le quote della funzione di serie in una tabella. Nell'area grafica, fare clic sulle quote della funzione di serie per visualizzare la tabella. Aggiungere un valore nella colonna Incremento per aumentare o diminuire la dimensioni della quota di funzione in Direzione 1.
Gli stessi campi si applicano a Incrementi direzione 2.

Istanze modificate

pm_modify_instance Elenca le istanze individuali che sono state modificate. Sono identificati nella ripetizione dal numero di colonna e riga.

Per modificare un'istanza individuale, fare clic col tasto sinistro del mouse sul contrassegno dell'istanza nell'area grafica e selezionare Modifica istanza. È possibile inserire dei valori nella didascalia per sovrascrivere la spaziatura e le quote.

Per rimuovere un'istanza modificata, fare clic con il tasto destro del mouse sull'istanza nella casella e selezionare Cancella. È possibile rimuovere tutte le istanze modificate facendo clic con il tasto destro del mouse sulla casella ed in selezionare Cancella tutto.
