Le PropertyManager Spline

Pour accéder au PropertyManager Spline, effectuez l'une des opérations suivantes :

• Créez une nouvelle spline. Le PropertyManager s'affiche quand vous double-cliquez pour terminer la spline.
• Sélectionnez une spline existante.

Relations existantes

	Relations	Affiche les relations inférées automatiquement durant l'esquisse ou créées manuellement avec l'option Ajouter des relations. Lorsque vous sélectionnez une relation dans la liste, un symbole est mis en surbrillance dans la zone graphique.
	Informations	Affiche l'état de l'entité d'esquisse sélectionnée (Totalement contrainte, Sous-contrainte, etc).

Ajouter des relations

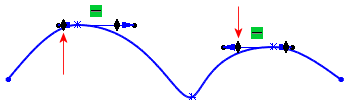

Vous pouvez ajouter des relations entre des points de spline, entre des poignées de spline et entre des poignées de spline et des entités d'esquisse externes. Des sélections apparaissent lorsque la géométrie adéquate existe dans l'esquisse.

La direction radiale de la tangence est contrainte :

Options

	Pour la construction	Convertit l'entité en géométrie de construction.
	Montrer la courbure	Affiche le PropertyManager Echelle de courbure et ajoute des champs de courbure à la spline.
	Maintenir continuité interne	Maintient la courbure interne de la spline. Lorsque l'option Maintenir continuité interne est désactivée, la courbure est réduite de façon abrupte. Lorsque l'option Maintenir continuité interne est sélectionnée, la courbure est progressivement réduite.
Les options suivantes ne sont disponibles qu'avec les splines possédant des poignées de courbure à chaque extrémité. Standard est l'option par défaut.
	Degré supérieur	Augmente ou diminue le degré de la spline. Vous pouvez également ajuster les degrés en faisant glisser les poignées.
	Standard	S'affiche lorsque vous commencez à créer la spline ou lorsque l'option Degré supérieur est désactivée. Standard Degré supérieur

Paramètres

Spécifiez toute combinaison appropriée des paramètres suivants pour définir la spline si elle n'est pas contrainte par des relations.

	Nombre de points de spline	Met en surbrillance le point de spline sélectionné dans la zone graphique.
	Coordonnée X	Spécifie la coordonnée X du point de la spline.
	Coordonnée Y	Spécifie la coordonnée Y du point de la spline.
	Rayon de courbure	Contrôle le rayon de courbure en tout point de la spline. Rayon de courbure apparaît uniquement si vous sélectionnez Ajouter contrôle de courbure dans la barre d'outils Outils de spline ou dans le menu contextuel, et que vous ajoutez un pointeur de courbure à la spline.
	Courbure	Affiche le degré de courbure au point où le contrôle de courbure a été ajouté. Courbure apparaît uniquement si vous ajoutez un pointeur de courbure à la spline.
	Pondération de la tangente 1	Contrôle le vecteur de tangence gauche en modifiant la courbure de la spline en ce point.
	Pondération de la tangente 2	Contrôle le vecteur de tangence droit en modifiant la courbure de la spline en ce point.
	Direction de la tangente radiale	Contrôle la direction de tangence en modifiant l'angle d'inclinaison de la spline par rapport à l'axe X, Y ou Z.
	Direction de la tangente polaire	Contrôle l'angle d'élévation du vecteur tangent par rapport à un plan situé en un point perpendiculaire à un point de spline. Vous pouvez également coter par rapport aux poignées de spline.
	Pilotage par les tangentes	Active le contrôle de la spline en utilisant la Pondération de la tangente et la Direction de la tangente radiale.
	Restaurer cette poignée	Restaure la poignée de spline sélectionnée dans son état initial.
	Restaurer toutes les poignées	Restaure toutes les poignées de spline dans leur état initial.
	Relaxer la spline	Lorsque vous esquissez une spline et affichez le polygone de contrôle, vous pouvez faire glisser n'importe quel noeud sur celui-ci pour changer la forme de la spline. Si le résultat obtenu n'est pas satisfaisant, vous pouvez resélectionner la spline pour afficher le PropertyManager et cliquer sur Relaxer la spline sous Paramètres pour reparamétrer (adoucir) la forme. La commande Relaxer la spline est à nouveau disponible en faisant glisser un nœud sur le polygone de contrôle.
	Proportionnel	Maintient la forme de la spline lorsque vous faites glisser une extrémité; la spline entière change de forme proportionnellement.
