激活装配体直观化工具

要激活装配体直观工具，请执行下列操作：

  1. 打开 install_dir\samples\whatsnew\assemblies\visualize\food_processor.sldasm。
  2. 单击装配体直观 （CommandManager 上的工具工具栏或评估标签）。

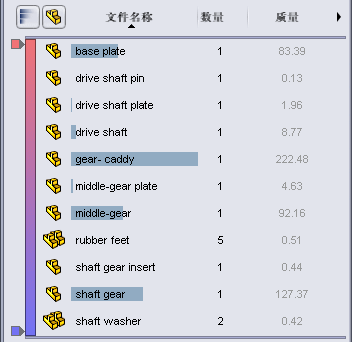

    FeatureManager 设计树窗格中的装配体直观标签 包含装配体所有零部件的列表，该列表在打开时按照文件名分排。

    您可以单击该列表以更改其外观。
    / 平坦/嵌套视图 您可以在下列视图之间切换：
    • 嵌套视图，以缩进形式显示子装配体
    • 平展视图，忽略子装配体的结构（类似于仅显示零件的材料明细表）
    / 显示/隐藏数值分栏 开启和关闭数值分栏。开启数值分栏之后，最长的分栏会应用到数值最高的零部件。所有其他分栏的长度以占最高数值的比例进行计算。
    列表中的图标代表下列项目：
    零件 子装配体 说明
    带有一个实例的零部件。
    带有多个实例的零部件，所有实例如图所示。

    有关可用图标的完整列表，请参阅 SolidWorks 帮助：装配体直观标签。
