使用基材凸緣插入鈑金零件

您可以使用可產生鈑金零件的指令在現有鈑金零件中產生新本體。

這些包括︰

轉換為鈑金
疊層拉伸彎折
插入彎折
基材凸緣/薄板頁

此程序說明,基材凸緣/薄板頁指令用於在零件中插入薄板頁,而無需與其他本體合併。

  1. 選擇插入 > 參考幾何 > 基準面
  2. 在 PropertyManager 中︰
    1. 第一參考選擇凸緣的面。



    2. 選擇重合/共線/共點
    3. 按一下
  3. 在立即檢視工具列中,按一下視角方位 > 前視
  4. 將基準面延伸至右側。
  5. 按一下基材凸緣/薄板頁(鈑金工具列)。

    一草圖在基準面上開啟。

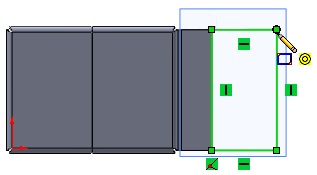

  6. 按一下角落矩形 (草圖工具列),繪製一個從凸緣下角落延伸至右側的矩形。



  7. 結束草圖。
  8. 基材凸緣 PropertyManager 中的鈑金參數下,清除合併結果
  9. 按一下

    基材-凸緣1 特徵出現在 FeatureManager(特徵管理員) 底部和除料清單中。
