Unione automatica fra entità in contatto
I nuovi algoritmi uniscono automaticamente le entità a contatto nei casi seguenti:
-
Una faccia o un bordo di shell con un solido.
-
Una faccia o un bordo di shell con un altro shell.
-
Una faccia di un solido o di uno shell con una trave utilizzata come irrigidimento.
- Una faccia di un solido o di uno shell con un giunto su una trave.
Gli shell si riferiscono sia alle lamiere metalliche sia alle superfici. Carichi, fissaggi, contatti e connettori si applicano alla lamiera metallica, e vengono trasferiti automaticamente alla superficie intermedia. Vedere Applicazione di carichi e fissaggi agli shell.
Quando si crea un nuovo studio, tutti i contatti uniti tra i bordi di uno shell e le facce che vengono rilevati dal software vengono soppressi per default. Fare clic con il pulsante destro del mouse sull'elemento Contatto bordo shell/faccia (-Unito non compatibile-) in Contatto globale (-Unito), quindi fare clic su Riattiva per generare automaticamente i contatti uniti tra i bordi dello shell e le facce. Tali gruppi di contatto vengono generati in background e passati al risolutore.
Per visualizzare o modificare le definizioni dei contatti tra i bordi dello shell e le facce, utilizzare l'opzione Trova coppie bordo shell - solido/faccia shell nel PropertyManager Gruppi di contatto.
Per le facce a contatto di componenti di lamiera uniti a shell creati nelle superfici intermedie, il software trasferisce automaticamente il contatto di unione agli shell di superficie intermedia.
Nel caso di un contatto di unione tra le parti in lamiera e altre superfici (solidi o shell), l'algoritmo di unione può imporre l'ultra irrigidimento, a causa del gioco tra la mesh della superficie intermedia e la geometria della superficie di contatto. L'ultra irrigidimento del contatto di unione altera il calcolo delle modalità del corpo rigido. Il programma calcolerà quindi tutte le modalità rigide (con valori di frequenza vicini a 0) se si elimina il gioco applicando un offset alla mesh delle parti in lamiera, tra le superfici intermedie e la geometria della superficie di contatto.
|
Bordo della superficie a contatto con una faccia di lamiera
|

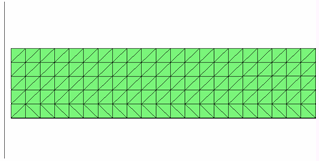

Vista laterale della mesh (con zoom applicato)
|
|
|
|
|
Facce di lamiera metallica in contatto reciproco
|

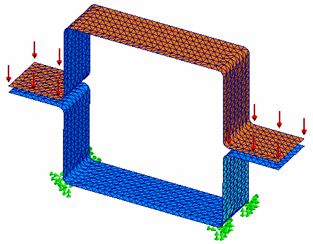

Vista di mesh e superfici intermedie
|
|
|
|
|
Faccia solida a contatto con una faccia di lamiera
|
Vista laterale della mesh (con zoom applicato)
|
|
|
|
L'unione tra elementi strutturali a contatto con una faccia di lamiera avviene automaticamente ed è trasferita agli shell di superficie intermedia.
|
Elementi strutturali a contatto con una faccia di lamiera
|
Vista laterale della mesh (con zoom applicato)
|
|
|
|
Nota: Definire manualmente l'unione per le facce non piane a contatto che applicano la mesh con gli elementi shell. Tuttavia, l'unione automatica avviene per i bordi a contatto delle superfici con facce non piane.
|
Giunto trave-piastra
|
Mesh dell'area della sezione della trave impressa sulla piastra
|
|
|
|
Quando i giunti di una trave vengono connessi a una faccia adiacente di un solido o di uno shell, viene creata una mesh della sezione trasversale effettiva della trave, che viene quindi impressa sulla faccia del solido o dello shell per creare una connessione di unione più precisa.
Durante la creazione della mesh, vengono creati alcuni elementi nell'area della sezione della trave impressa. Il giunto all'estremità della trave viene connesso a tutti gli elementi presenti all'interno dell'area della sezione impressa, per formare una rappresentazione più realistica del giunto.
|
Facce non piane di shell a contatto
|
|
|
