寸法値と注記は、推測線、グリッド、整列ツールを使用して、複数の方法で整列できます。
推測線（Inferencing lines）
ドラッグ中に表示される推測線を使用して、寸法値と注記を整列できます。
寸法値と注記のテキストを新しい位置までドラッグします。 推測線を使用して整列して配置します。
|

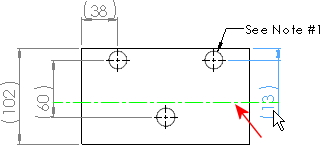

| 寸法値をドラッグし、推測線（点線）に従って別の寸法テキストに"スナップ"します。 |
|

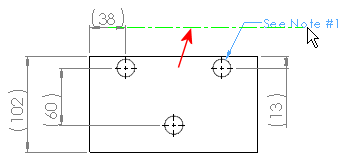

| 注記をドラッグし、推測線（点線）に従って別の寸法テキストに"スナップ"します。 |
グリッド（Grid）

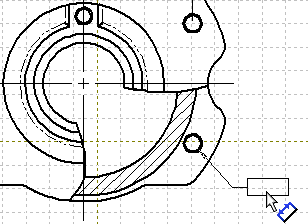

寸法値をドラッグし、グリッドにスナップできます（注記はできません）。
グリッドの表示をオンにし、グリッドの表示間隔を で設定します。
整列ツール（Align Tools）
寸法整列ツール（同一間隔、同心円に整列（Align Dimensions Parallel/Concentric）と同一線上/円弧上に整列（Align Dimensions Collinear/Radial））のみで永久的に整列を指定できます。推測線に合わせてのドラッグや、グリッドへのスナップは永久指定ではありません。
