部分断面はアセンブリの図面ビューの一部をカットして内部を表示します。すべての構成部品の断面にはハッチングが自動的に表示されます。
部分断面は既存の図面ビューの一部であって、個別の図面ビューではありません。閉じた輪郭（一般的にスプライン）で部分断面を定義します。材料は指定された深さまで切削され、内側のディテールが表示されます。深さは、数値を設定するか図面ビューでジオメトリを選択して、指定します。
詳細図、断面図、代替位置ビューで部分断面を作成することはできません。分解図に部分断面図を作成すると、ビューは分解図を収縮できなくなります。

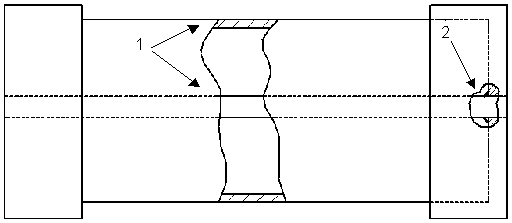

| この例では、肉厚（１）とシャフト、そしてシャフトがキャップにどのように溶接付けられているか（２）、が表示されています:
|
 |

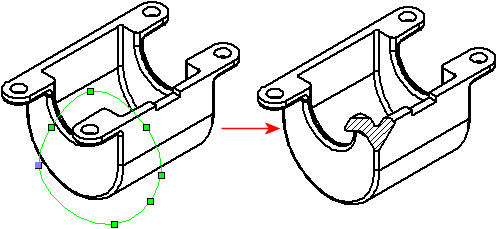

| ピクトリアルな図面ビュー（等角投影図、不等角投影図、両等角投影図）の部分断面です。 深さはシートに対して垂直となります: |
 |
