產生「消耗副本填入複製排列」

  1. 用滑鼠右鍵按一下 Instance-consuming Fill Pattern，然後按一下恢復抑制。
  2. 在 FeatureManager (特徵管理員) 設計樹狀結構中，在 Instance-consuming Fill Pattern 之下，選擇 Cut-Extrude4 ，並按一下 插入 > 複製排列/鏡射 > 填入複製排列 或填入複製排列 (「特徵」工具列)。
  3. 在 PropertyManager 中，為填入邊界，在快顯 FeatureManager (特徵管理員) 設計樹狀結構中選擇草圖7。
  4. 為複製排列配置，選擇穿孔。
  5. 為副本間距，輸入 4。
  6. 為交錯角度，輸入 60。
  7. 為邊緣，輸入 0。

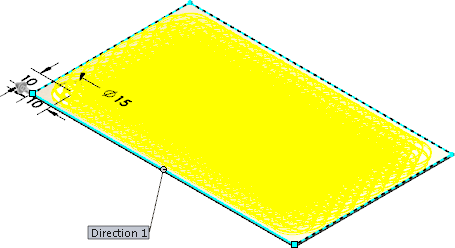

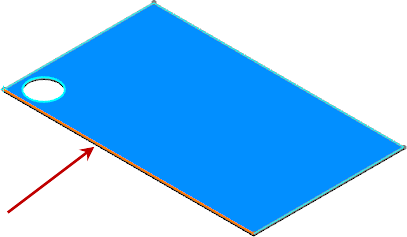

  8. 為複製排列方向，選擇所示的邊線。

    在 PropertyManager 的複製排列配置之下，副本數量 為 467。

  9. 按一下 。



  10. 在 FeatureManager(特徵管理員) 樹狀結構中按一下 Fill Pattern3 (填入複製排列 3) 。

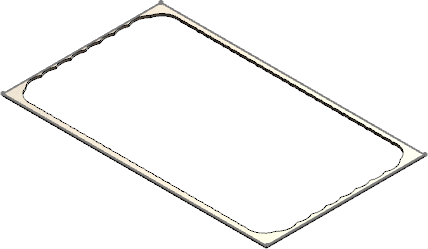

    副本數量會自動驗證，數值 70 會出現在圖面中，因為在完成的幾何中，只有 70 個部份環形邊線結果。

  11. 在 FeatureManager(特徵管理員) 設計樹狀結構中，按一下 Fill Pattern3 (填入複製排列 3) ，然後按一下編輯特徵。

    在 PropertyManager 中，副本數量 已變更為 70。

  12. 按一下 。
