Creazione di una ripetizione di riempimento che richiede più varianti

  1. Fare clic con il pulsante destro del mouse su Ripetizione di riempimento che richiede più varianti e fare clic su Riattiva.
  2. Nell'albero di disegno FeatureManager, in Ripetizione di riempimento che richiede più varianti , selezionare Taglio-Estrusione 4 e fare clic su Inserisci > Ripetizione/specchio > Ripetizione di riempimento o Ripetizione di riempimento (barra degli strumenti Funzioni).
  3. Nel PropertyManager, per Delimitazione di riempimento, nell'albero di disegno mobile FeatureManager selezionare Schizzo7.
  4. Per Layout di ripetizione, selezionare Perforazione.
  5. Per Spaziatura istanza, digitare 4.
  6. Per Angolo di sfalsamento, digitare 60.
  7. Per Margini, digitare 0.

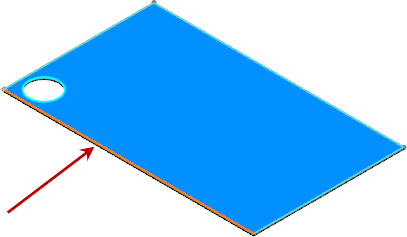

  8. Per Direzione di ripetizione , selezionare il bordo illustrato.

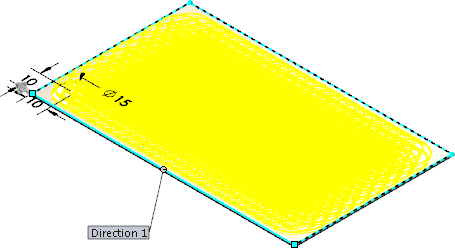

    Nel PropertyManager, in Layout di ripetizione, il Conteggio istanza è 467.

  9. Fare clic su .



  10. Nell'albero di disegno FeatureManager, fare clic su Ripetizione riempimento2.

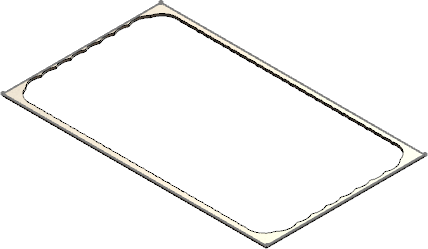

    Il conteggio istanze esegue automaticamente l'autenticazione e il valore 70 appare nell'area grafica perché solo 70 bordi circolari parziali risultano nella geometria finita.

  11. Nell'albero di disegno FeatureManager, fare clic su Ripetizione di riempimento3 e fare clic su Modifica funzione.

    Nel PropertyManager, il Conteggio istanze è passato a 70.

  12. Fare clic su .
