Creazione di piani normali per l'orientamento della vista

È possibile creare un piano di riferimento parallelo allo schermo impostando un offset da un vertice di riferimento.

  1. Aprire install_dir\samples\whatsnew\parts\shoe.sldprt.
  2. Fare clic su Piano (barra degli strumenti Geometria di riferimento) oppure selezionare Inserisci > Geometria di riferimento > Piano.

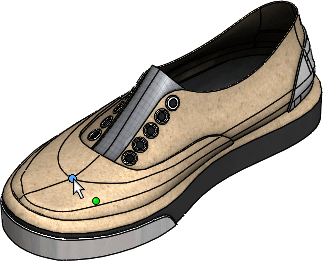

  3. Nell'area grafica, selezionare il vertice visualizzato per Primo riferimento.

  4. Nel PropertyManager, in Primo riferimento:
    1. Fare clic su Parallelo allo schermo.
    2. Impostare la Distanza su 0.
  5. Fare clic su .

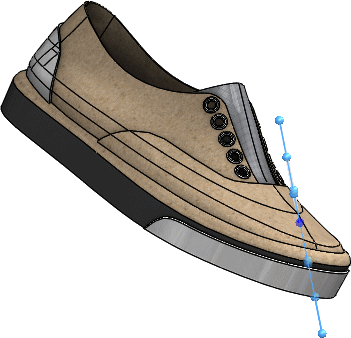

  6. Ruotare il modello per vedere il piano creato normale rispetto allo schermo.

  7. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su Piano1, quindi su Modifica funzione.
  8. Nel PropertyManager, in Primo riferimento, fare clic su Aggiorna piano per riorientare il piano parallelo allo schermo.
  9. Fare clic su .
