Divisione delle superfici

È possibile dividere le superfici con lo strumento Dividi. È anche possibile dividere una combinazione di superfici e corpi solidi.

Per dividere una superficie:

  1. Aprire install_dir\samples\whatsnew\parts\split.sldprt.
  2. Fare clic su Dividi (barra degli strumenti Strumenti di stampo) oppure selezionare Inserisci > Funzioni > Dividi.

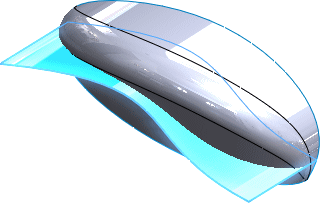

  3. Nell'area grafica, selezionare Superficie-Estrusione1 per Superfici rifilate.

  4. Nel PropertyManager, in Corpi di destinazione, fare clic su Corpi selezionati.
  5. Per i Solidi o superfici da dividere, nell'albero di disegno FeatureManager, nella cartella Corpi di superficie, selezionare Unisci-superficie1.

  6. Nel PropertyManager:
    1. In Corpi di destinazione, fare clic su Corpi tagliati.
    2. In Corpi risultanti, selezionare le caselle di controllo nelle righe 1 e 2.
    3. Fare clic su .



  7. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su Superficie-Estrusione1, quindi fare clic su Nascondi.

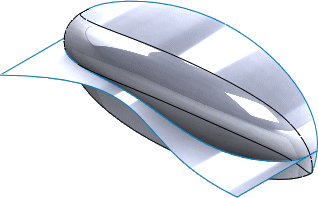

  8. Ruotare il modello per verificare che i corpi selezionati siano divisi dalla superficie. Le estrusioni di attacco (Boss-Extrude1) non sono state divise.
