Per creare la tabella di ripetizione:
- Nel PropertyManager, fare clic su Crea tabella di ripetizione.
- Con la tabella di ripetizione aperta, nell'area grafica, selezionare la quota visualizzata.

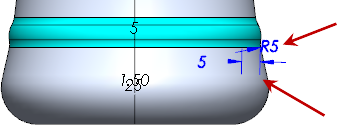

- Orientare il modello su Vista destra per selezionare le due quote Raccordo1.
- Nella tabella di ripetizione, per Numero di istanze da aggiungere
, digitare 4 e premere Invio. La tabella di ripetizione contiene ora i seguenti valori:
| |
Shift+A |
P |
C |
Shift+D |
E |
|---|
| 1 |
Istanza |
Varianti da saltare |
Schizzo2 |
Raccordo1 |
| 2 |
D3 |
D1 |
D3 |
| 3 |
0 |
 |
25,00 mm |
5,00 mm |
5,00 mm |
| 4 |
1 |
|
25,00 mm |
5,00 mm |
5,00 mm |
| 5 |
2 |
|
25,00 mm |
5,00 mm |
5,00 mm |
| 6 |
3 |
|
25,00 mm |
5,00 mm |
5,00 mm |
| 7 |
4 |
|
25,00 mm |
5,00 mm |
5,00 mm |
Se le colonne non appaiono nel modo illustrato, è possibile evidenziare una colonna per trascinarla in una nuova posizione. Tuttavia, non è possibile violare le relazioni padre/figlio o di pari livello nella tabella.
- Fare clic nella cella C4 e digitare 37,5 per modificare il valore per la prima variante di ripetizione.
- Selezionare le celle C3 e C4.
Viene visualizzato un piccolo cerchio bianco nell'angolo in basso a destra della selezione.
- Fermare il cursore sopra il cerchio bianco finché non si modifica in
. Trascinarlo verso il basso per espandere la selezione per il resto della colonna.La ripetizione si propaga alle altre celle della colonna, aggiungendo 12,5 in successione ad ogni variante della quota.
- Fare clic su Aggiorna anteprima per verificare dove verranno visualizzate sul modello le nuove varianti di ripetizione.
