Utilizzo delle aree di intersezione nelle viste in sezione

È possibile creare viste in sezione in un modello tagliando più aree del modello. Queste aree sono definite dalle "aree di intersezione."

Quando si selezionano piani o facce della sezione, il rettangolo di selezione delle selezioni effettuate rappresenta l'area di intersezione. È possibile utilizzare le aree di intersezione per creare una vista in sezione di più aree di un modello.

Per utilizzare le aree di intersezione nelle viste in sezione:

  1. Aprire install_dir\samples\whatsnew\assemblies\intersection_zones\gearbox.sldasm.
  2. Fare clic su Vista di sezione (barra degli strumenti Visualizza) o su Visualizza > Mostra > Vista di sezione.
  3. Nel PropertyManager, in Metodo sezione, selezionare Per aree.
  4. In Sezione 1:
    1. Fare clic su Piano Frontale.
    2. Per Distanza di offset, immettere 0.
    3. Selezionare Mostra estremità di sezione e Sezione contenente solo grafica.
  5. In Sezione 2:
    1. Fare clic su Piano superiorepulsante plane_top.png.
    2. Per Distanza di offset, immettere 0.
  6. In Sezione 3:
    1. Fare clic su Piano destropulsante plane_right.png.
    2. Per Distanza di offset, immettere 0.
  7. In Metodo sezione, fare clic su Aree di intersezione.

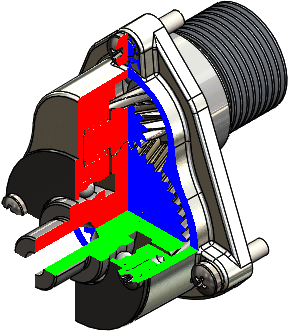

    Le aree di intersezione ombreggiate vengono visualizzate nell'area grafica.

  8. Nell'area grafica, selezionare le aree di intersezione in basso a sinistra e in alto a destra visualizzate.

  9. Fare clic su .

  10. Modificare l'orientamento della vista in Frontale (Ctrl + 1).

  11. Ingrandire l'area visualizzata e osservare il contatto a punto singolo lungo la linea di mezzeria dell'albero.

  12. Premere F o fare clic su Zoom ottimizzato.
  13. Nell'area grafica aperta, fare clic con il pulsante destro del mouse e selezionare Proprietà di vista in sezione.
  14. Nel PropertyManager, deselezionare Sezione contenente solo grafica.
  15. Fare clic su .
  16. Nella finestra di dialogo delle operazioni, selezionare Risolvi automaticamente il problema e crea la vista in sezione.
  17. Modificare l'orientamento della vista in Frontale (Ctrl + 1).
  18. Ingrandire l'area visualizzata e osservare che il contatto a punto singolo lungo la linea di mezzeria dell'albero non è più presente.

  19. I piani di sezione che hanno creato la vista in sezione sono stati spostati leggermente per rimuovere il contatto a punto singolo che causava un errore di geometria con spessore zero.
