Criação de planos normais para orientação da vista

Você pode criar um plano de referência paralelo à tela definindo um deslocamento de um vértice de referência.

1. Abra install_dir\samples\whatsnew\parts\shoe.sldprt.
2. Clique em Plano (barra de ferramentas Geometria de referência) ou em Inserir > Geometria de referência > Plano.

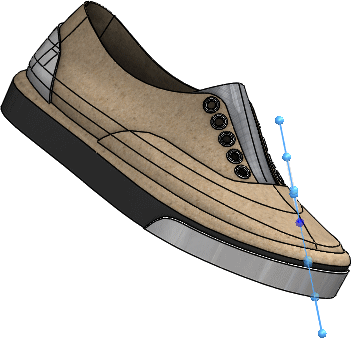

3. Na área de gráficos, selecione o vértice mostrado para Primeira referência.


4. No PropertyManager, em Primeira referência:
   1. Clique em Paralela à tela.
   2. Defina Distância como 0.
5. Clique em .
6. Gire o modelo para ver o plano criado normal à tela.


7. Na árvore de projeto do FeatureManager, clique com o botão direito em Plano1 e selecione Editar recurso.
8. No PropertyManager, em Primeira referência, clique em Atualizar Plano para reorientar o plano paralelo à tela.
9. Clique em .
