Dividir superfícies

Você pode dividir superfícies com a ferramenta de Divisão. Você pode também dividir uma combinação de superfícies e corpos sólidos.

Para dividir uma superfície:

  1. Abra install_dir\samples\whatsnew\parts\split.sldprt.
  2. Clique em Divisão (barra de ferramentas Ferramentas de moldagem), ou Inserir > Recursos > Divisão.

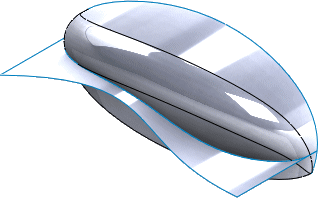

  3. Na área de gráficos, selecione Superfície-extrusão1 para Superfícies de aparagem.

  4. No PropertyManager, em Corpos-alvo, clique em Corpos selecionados.
  5. Para Sólidos ou superfícies para dividir, na árvore de projeto do FeatureManager, na pasta Corpos de superfície, selecione Superfície-Costura1.

  6. No PropertyManager:
    1. Em Corpos-alvo, clique em Cortar corpos.
    2. Em Corpos resultantes, selecione as caixas de seleção nas linhas 1 e 2.
    3. Clique em .



  7. Na árvore de projeto do FeatureManager, clique com o botão direito em Superfície-extrusão1 e clique em Ocultar.

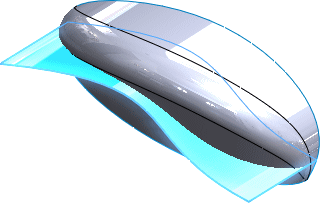

  8. Gire o modelo para ver que os corpos selecionados são divididos pela superfície. Os ressaltos de suporte (Boss-Extrude1 [Ressalto-extrusão1]) não foram divididos.
