Filetes assimétricos

Você pode usar a ferramenta de Filete para criar filetes assimétricos para peças, montagens e superfícies.

Você pode aplicar formas assimétricas para filetes de tamanho constante, tamanho variável e da face.

  1. Abra install_dir\samples\whatsnew\parts\remote.sldprt.
  2. Selecione a aresta mostrada.

  3. Clique em Filete (barra de ferramentas Recursos) ou em Inserir > Recursos > Filete/arredondamento.
  4. No PropertyManager, em Tipo de filete, clique em Filete de tamanho constante.
  5. Em Itens a aplicar filete, selecione Visualização completa.
  6. Em Parâmetros de filete:
    1. Selecione Assimétrico na lista suspensa.
    2. Defina Distância 1 como 5.
    3. Defina Distância 2 como 10.
    4. Clique em Inverter direção.
    5. Em Perfil, selecione Rho cônico.
    6. Defina Rho cônico como 0,65.

    7. Clique em .

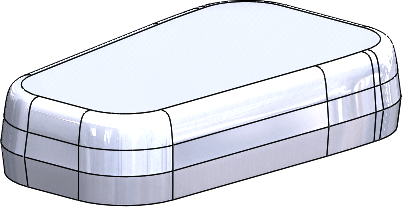

    O filete assimétrico é adicionado.
