Aplainamento de superfícies

Disponível no SOLIDWORKS Premium.

Você pode planificar superfícies únicas ou multi-faces. Não é possível planificar superfícies que tenham furos ou outra geometria interna.

Para planificar uma superfície:

  1. Abra install_dir\samples\whatsnew\parts\surface.sldprt.

  2. Clique em Planificar (barra de ferramentas Superfícies) ou Inserir > Superfície > Planificar.
  3. Na área de gráficos:
    1. Selecione a superfície para Face/Superfície para planificar.

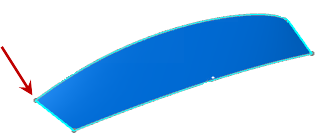

    2. Selecione o vértice mostrado para Vértice ou aresta de onde planificar.

  4. Clique em .

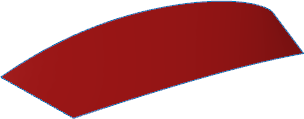

  5. Na área de gráficos, clique com o botão direito na superfície planificada e clique em Plotagem de distorção.

    Uma plotagem de distorção é exibida na área de gráficos mostrando onde a superfície é comprimida ou esticada.

  6. Para exibir somente a superfície planificada, na árvore de projeto do FeatureManager, clique com o botão direito em Limites-superfície3 e clique em Ocultar.



Consulte a Ajuda do SOLIDWORKS: Superfície planificada.
