Você pode usar um perfil aberto para cortar um modelo se ele interceptar o modelo completamente.
Pode-se usar um perfil aberto para Cego e para Todos os cortes.
Para criar um corte usando um perfil aberto:
- Abra install_dir\samples\whatsnew\parts\cut.sldprt.

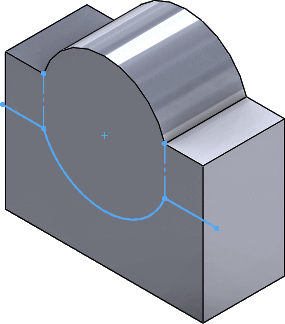

- Na árvore de projeto do FeatureManager, selecione Esboço2
.O esboço intercepta o modelo em ambos os lados.
- Clique em Corte extrudado
(barra de ferramentas Recursos) ou em .
- No PropertyManager, em Direção 1, defina Profundidade
como 23.

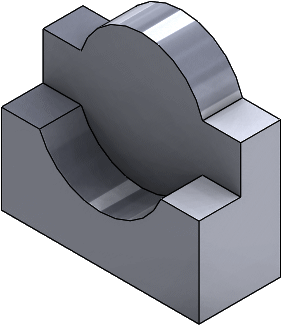

- Clique em
.
