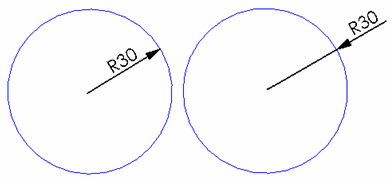

ドキュメント プロパティ - 半径寸法(Document Properties - Radius Dimensions) 半径寸法のドキュメント レベルのドラフト設定を指定できます。すべてのドキュメント タイプで利用できます。 このページを開くには: 図面を開いたまま、オプション (標準ツールバー) をクリックして ドキュメント プロパティ を選択し、次に 寸法 > 半径 を選択します。 全体的な設計規格 全体的な設計規格 選択した設計規格ページの設定が継承されます。 ベース円弧半径寸法規格 ベース円弧半径寸法規格 規格を選択します: ANSI ISO DIN JIS BSI GOST GB 引出線/寸法線スタイル 引出線スタイル 選択: スタイル。 引出線幅 次を選択します: 厚みを選択するか、ユーザー定義サイズを選択して厚みを入力します。 テキスト フォント（Font） クリックし、フォントを変更します。 水平 テキスト整列 左 Center 右側面 (Right) 垂直 テキスト整列 上面 中 下 代替単位 2 単位表示 選択し、寸法を 2 単位で表示します。 2 単位表示で単位を表示 選択し、2 単位表示の単位を表示します。 テキストの位置が "実線、整列テキスト" である場合に分割 代替単位で新しい長さ寸法を設定し、非破断寸法線の上下に分割表示する場合に設定します。 寸法値の位置 上面 下 右側面 (Right) 左 主要位数 小数位数 寸法値に対する小数点以下の桁数を選択します。 公差の精度 公差値に対する小数点以下の桁数を選択します。 代替位数 小数位数 リストから第 2 単位の寸法値の小数以下の桁数を選択します。 公差の精度 リストから第 2 単位の公差値の小数以下の桁数を選択します。 レイヤー レイヤー レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。 これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。 テキスト位置 実線、整列ﾃｷｽﾄ 破線引出線、水平テキスト 破線引出線、整列ﾃｷｽﾄ 矢印の配置（Arrow Placement） 従来型 テキスト位置に従ったスマート矢印表示 寸法から離れる向きで円弧に添付するスマート矢印 オプション </Z3> 引出線に折れ線追加（Display with solid leader） ANSI 以外の規格で引出線を中心から(円周ではなく)表示します。 選択すると、引出線には中心点が含まれます。 選択解除すると、引出線の矢印が円周で止まります。 公差 クリックして公差を設定します。 親トピックドキュメント プロパティ - 寸法(Document Properties - Dimensions) 関連概念 寸法引出線（Dimension Leaders） 長さ寸法の短縮 関連資料 レイヤー
