補助図（Auxiliary View）

補助図は、投影図と似ていますが、元の図面ビューの参照エッジに対して垂直に展開された図として作成されます。

アセンブリの分解図の補助図も作成できます。

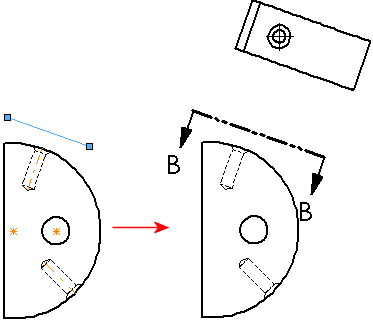

スケッチ線を折り返しに使用できます。この例では、補助図の方向を指定するために、スケッチ線と一時的な穴の軸の間に垂直関係を追加します。

例 :補助図の使用

正面図の角度付きのエッジは、右上の表示矢印ラベル C のついた補助図用に選択されています。
