対称角度寸法の作成

複数の半対称角度寸法や全対称角度寸法を、その都度中心線を選択しなくても作成できます。

このタイプの寸法付けは、複数の角度寸法や、全角度寸法の表示を必要とする回転ジオメトリのスケッチを作成する際に便利です。

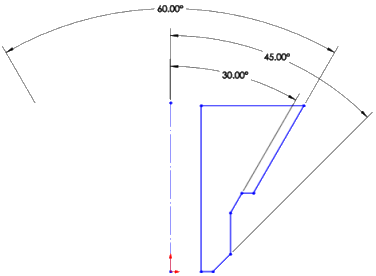

複数の半角度寸法と 1 つの全角度寸法

対称角度寸法を作成するには:

  1. 中心線と、線または点を含むスケッチで、スマート寸法 ([寸法/拘束] ツールバー)、またはツール > 寸法 > スマートをクリックします。
  2. 中心線と、平行でない線を選択します。
  3. 半角度寸法を作成するには、ポインタを目的の位置に移動します。 全角度寸法を作成するには、Shiftキーを押し続けます。

    中心線を使用して複数の角度寸法を配置できることを表すようにポインタが変化します。
