2 つの円弧間の寸法の作成

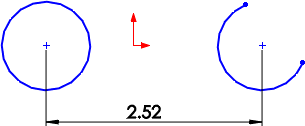

2 つの円弧間に寸法付けするには:

  1. スマート寸法 Tool_Smart_Dimensions_Relations.gif （寸法/拘束 ツールバー）またはツール（Tools） > 寸法 (Dimensions) > スマート (Smart)をクリックします。
  2. 次のいずれかを実行します:
    • 最初の円弧のエッジを選択し、次に2つ目の円弧のエッジを選択します。
      • 1番目と2番目の円弧の中心に最小寸法を適用します。
    • Shift を押してからクリックし、2つのエッジ間に寸法を適用します。
      • 1番目と2番目の円弧のエッジに最小寸法を適用します。
    • 最初の円弧のエッジを選択し、Shift を押して、2 つ目の円弧のエッジを選択します。
      • 最初の円弧の中心と 2 つ目の円弧のエッジの間に最小寸法を適用します。
    3 つすべてのインスタンスで距離を測る方法を変えることができる、寸法配置（Dimension）PropertyManager を開きます。
