ビューに重ね合わせたスケッチを使用して、回転された断面図を作成できます。
リブのフルラウンド フィレットを使用して回転された断面図
この例では、リブの部分断面図を表示することが目的です。 リブの断面図を見るために、マニュアルでスケッチを作成し、ハッチングを適用します。
|
元の部品
|
|
|
ビューで平行線をスケッチします。
ダブルクリックしてビューのフォーカスを固定し、スケッチが部品と一緒にパラメトリックに変更されないようにします。 ビューを（シートではなく）ダブルクリックし、必ずビューでスケッチを作成してください。
|
|
|
線の1つをリブのエッジに垂直関係で拘束します。
|
|
|
スケッチに正接円弧、スプライン、寸法を追加します。 スケッチを完全定義の状態にする必要はありません。 寸法は、スケッチのサイズを定義し、スケッチを部品に拘束するためのものです。
|
|
|
アノテート アイテムの表示/非表示（Hide/Show Annotations）  （アノテート アイテム ツールバー）をクリックし、寸法を非表示にします。
|
|
領域のハッチング/フィル（Area/Hatch Fill）  （アノテート アイテム ツールバー）をクリックし、ハッチングを追加します。 |
|
破断線ビューを使用して回転された断面図
破断線ビューと1つまたは複数の断面図と組み合わせて回転された断面図を作成できます。
イメージ提供: D & M Education, LLC

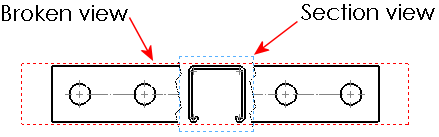

| 断面図を作成し、破断線ビューに整列させます。 |
|
| ソースとして使用するビューを非表示にするか、図面シート外に移動させます。 詳細は、図面ビューの非表示/表示を参照してください。
|
|
| 破断線の間隔（Gap size）を断面図用に大きくします。 |
|
| 断面図を隙間を通してドラッグし、破断線ビュー上に配置します。 |
|
