円錐のスケッチ

円錐をスケッチするには:

  1. スケッチ ツールバーの 円錐 Tool_Conic_Sketch.png をクリックするか、 ツール > スケッチ エンティティ > 点 をクリックします。
    ポインタの形がpointer_conic_sketch.pngに変わります。
    円錐 PropertyManager で 自動正接 をクリックした場合は、ステップ 4 を省略できます。このオプションを有効にすると、円錐（Conic）ツールで各端点に正接が適用され、カーブの頂点が選択されます。
  2. グラフィック領域で図のように円錐カーブの最初の端点をクリックします。
  3. 図のように 2 番目の端点をクリックします。
  4. ポインタをドラッグし、クリックして円錐カーブの頂点を設定します。

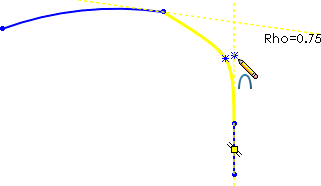

  5. ポインタをドラッグし、クリックして RHo 値を設定します。
    ポインタを移動すると、円錐カーブの Rho 値が変化します。
    カーブのショルダと頂点の参照点が表示されます。
