正接方向の制御

特定の曲線スケッチ エンティティの正接方向を反転することができます。 これには、円弧およびスプラインが含まれます。

正接方向を制御するには:

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sketching\Block.sldprt を開きます。
  2. FeatureManager デザイン ツリーの Cut-Extrude1 で、スケッチ3（Sketch3）を右クリックし、スケッチ編集（Edit Sketch） をクリックします。

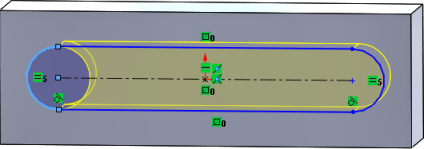

  3. グラフィック領域で円弧を右クリックし、ショートカット メニューで端点の正接を反転（Reverse Endpoint Tangent）をクリックします。


    正接が反転し、円弧が反転します。

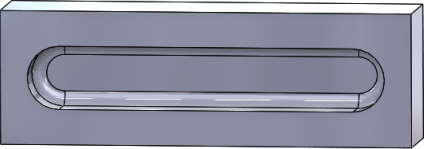

  4. 編集（Edit） > 再構築（Rebuild）をクリックします。
