Cree diagramas de fuerza de corte, momento, torsión o axial para vigas o diagramas de fuerza axial para cabezas de armadura. Para cada viga, se generan los diagramas de viga en las ubicaciones locales.
Para mostrar este PropertyManager, ejecute un estudio de Simulation. Haga clic con el botón derecho del ratón en Resultados
y seleccione Definir diagramas de vigas.
Visualizar
|
Componente
|
Seleccione una de las siguientes opciones:-
Fuerza axial
-
Fuerza cortante en Dir. 1
-
Fuerza cortante en Dir. 2
-
Momento en Dir. 1
-
Momento en Dir. 2
-
Torsión
Para cabezas de armadura, sólo está disponible Fuerza axial.
|
|
Unidades
|
Seleccione las unidades del diagrama.
|
| |
Renderizar perfil de viga (más lento)
|
Muestra los diagramas de la viga en la geometría real de la viga y no en cilindros. |
Vigas seleccionadas
|
Todo
|
Selecciona todas las vigas.
|
|
Seleccionar
|
Seleccione vigas en la zona de gráficos. El software sólo considera las vigas de Vigas seleccionadas.
|
|
Anchura del diagrama de vigas
|
Controla la anchura de los trazados de viga para una mejor visibilidad.
|
Propiedad
| |
Incluir texto de título
|
Escriba un título personalizado para el trazado.
|
| |
Asociar el trazado con orientación de vista etiquetada
|
Le permite asociar una orientación de vista predefinida con el trazado activo.
|
|
Asociar con vista actual
|
Asocia la vista actual al trazado activo. |

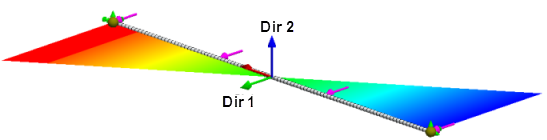

Para mostrar las direcciones de viga para un diagrama de vigas activo, haga clic con el botón derecho del ratón en el icono del diagrama de vigas y seleccione Configuración. En el PropertyManager, en Opciones de trazado de deformación, seleccione Mostrar direcciones de viga.
Las direcciones de viga se muestran en el centro de cada viga
