PropertyManager Zona activa de tensión

La herramienta de diagnóstico Zona activa de tensión detecta las regiones del modelo donde los gradientes de tensión entre elementos adyacentes son irregulares. En ciertos casos, estos gradientes de tensión alta irregulares se pueden atribuir a las singularidades de tensión.

La funcionalidad Zona activa de tensión solo está disponible con estudios estáticos lineales que utilizan elementos de malla sólida y de vaciado.

La herramienta de diagnóstico de la zona activa de tensión detecta las regiones del modelo con gradientes de tensión irregulares entre elementos adyacentes. La causa de los gradientes de tensión irregulares podría ser una singularidad de tensión.

Cuando la herramienta de diagnóstico de la zona activa de tensión detecta gradientes de tensión irregulares alrededor de las aristas principales, le pide refinar la malla localmente y ejecutar la detección de la singularidad de tensión.

El concepto de singularidad de tensión existe como análisis digital. No tiene un significado físico porque no hay tensiones infinitas en un punto particular
La herramienta de diagnóstico de la zona activa de tensión detecta gradientes de tensión irregulares en estos casos:
  • Cerca de aristas geométricas nítidas y en esquinas de sólidos y sólidos de vaciado.
    (a) Singularidades de la tensión detectadas en aristas vivas donde no se aplican redondeos. El ángulo entre los planos geométricos de las aristas nítidas habituales oscila entre 0° y 360°. (b) La herramienta de diagnóstico de la zona activa de tensión detecta singularidades de tensión en las esquinas (internas y externas). Estas esquinas se encuentran en ángulos que oscilan entre 0° y 360°.
  • En regiones donde las condiciones de contorno aplicadas restringen la libre expansión (o contracción) del sólido bajo el entorno de carga. Recuerde que en el mundo real no hay sujeciones ni soportes "infinitamente rígidos".
  • En aristas geométricas de los sólidos donde se aplican cargas/sujeciones o donde se producen transiciones bruscas de las condiciones de contorno (de muy rígidas a flexibles).
  • Alrededor de los vértices donde se aplican cargas de puntos y sujeciones de puntos (en sólidos o vaciados).
Las zonas activas de tensión no se detectan en zonas de contacto.

Para abrir el diagnóstico Zona activa de tensión:

  • Haga clic con el botón derecho del ratón en la carpeta Resultados y, a continuación, haga clic en Diagnóstico de zona activa de tensión.
  Factor de sensibilidad Filtra los elementos que participan en el diagnóstico de la zona activa de tensión basándose en la magnitud de la deformación unitaria equivalente con respecto a la máxima deformación unitaria equivalente para cada sólido.

Un factor de sensibilidad mayor incluye más elementos con una alta deformación unitaria y puede detectar varias zonas activas de tensión en múltiples sólidos (en detrimento de un tiempo de procesamiento mayor).

Por ejemplo, para un factor de sensibilidad del 60 %, la herramienta incluye elementos que se encuentran entre el primer 60 % de las deformaciones unitarias equivalentes más altas de cada sólido.

  Valores en los nodos Cuando se seleccionan, puede ver las zonas activas de tensión en trazados de contorno de tensión de von Mises en elementos o nodos. Los trazados en elementos muestran un valor de tensión para cada elemento. Los trazados en nodos muestran un valor de tensión para cada nodo.
  Ejecutar diagnóstico de zona activa de tensión Ejecuta la herramienta de diagnóstico de zonas activas de tensión. Si se detectan zonas activas de tensión, en el siguiente paso puede ver un trazado de contorno de von Mises con las zonas activas en color gris.
Puede seleccionar un color distinto al gris predeterminado para renderizar las zonas activas de tensión en Opciones de gráfico > Especificar color para valores superiores al valor máximo . No se puede modificar el valor de umbral máximo de tensión que se muestra en el gráfico de un trazado de Zona activa de tensión. Las regiones del modelo con valores de tensión superiores al valor de umbral máximo de tensión se resaltan en gris y el solver las marca como zonas activas de tensión.
  Mostrar/ocultar zonas activas de tensión Activa o desactiva la visibilidad de las zonas activas de tensión en el trazado de contorno de von Mises.
  Mostrar/ocultar singularidad de tensión Cuando se ejecuta el diagnóstico de singularidad de tensión, se alterna la visibilidad de las singularidades de tensión en el trazado de contorno de von Mises.
  Aislar zonas activas de tensión Solo renderiza los elementos de las zonas activas de tensión. El resto del modelo se muestra en el modo transparente.

En la leyenda del trazado, puede ver el factor de sensibilidad que se considera en el análisis, el número de elementos marcados como zonas activas de tensión y el porcentaje de elementos marcados como zonas activas de tensión.
  Aislar singularidad de tensión Cuando ejecuta el diagnóstico de singularidad de tensión, solo renderiza los elementos de las aristas principales que causan singularidades de tensión.

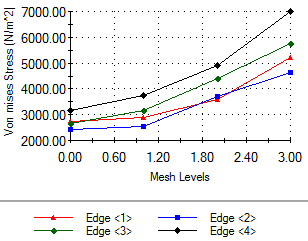

  Gráfica de convergencia de trazado Disponible cuando se ejecuta el diagnóstico de singularidades de tensión. Crea el trazado de las tensiones máximas de von Mises observadas en las aristas principales con refinamientos de malla sucesivos. Los valores de tensión divergentes de von Mises indican las singularidades de tensión. Por ejemplo, el trazado muestra tensiones de von Mises divergentes a lo largo de tres niveles de refinamiento de malla para cuatro aristas principales. Estas aristas son el motivo de las singularidades de tensión locales.

Considere redondear las aristas nítidas con redondeos para evitar que se den singularidades de tensión.

Detectar singularidades de tensión (más lento)

Cuando la herramienta de diagnóstico Zona activa de tensión detecta las regiones del modelo que presentan gradientes de tensión alta irregulares, puede aplicar refinamientos de malla locales a las aristas geométricas seleccionadas de las regiones con zonas activas para comprobar si estas aristas nítidas causan las singularidades de tensión.

  Nivel de refinamiento de malla

Establece el nivel de refinamiento de malla: dos o tres.
  Factor de reducción de tamaño de elemento entre niveles Establece el factor de reducción de malla en los niveles de refinamiento de malla. Consulte el tamaño de malla calculado para cada nivel de refinamiento en la tabla Detalles de refinamiento de malla. Puede introducir el valor del tamaño de la malla para cada nivel de refinamiento. Para la entidad geométrica seleccionada, borre la casilla de verificación en Incluir e introduzca el tamaño del elemento deseado en los niveles de refinamiento de malla.
  Cociente de crecimiento del tamaño del elemento Establece el cociente de crecimiento del tamaño del elemento entre las capas de malla sucesivas. Considerando que el tamaño del elemento de malla utilizado para generar el mallado de una arista es "e", y "r" es el cociente de crecimiento del tamaño del elemento, el tamaño promedio del elemento en las capas que radian desde la arista será: e, e*r, e*r2, e*r3, ...., e*rn.
  Detalles de refinamiento de malla Muestra las aristas en las que se aplica el refinamiento de malla local para detectar las singularidades de tensión locales cuando se ejecuta el diagnóstico de singularidad de tensión. Seleccione una arista para destacarla en el modelo.

Se muestra el tamaño de malla actual y los tamaños sucesivos en los niveles de refinamiento de malla. Para un diagnóstico de singularidad de tensión, solo pueden considerarse las aristas ubicadas en ángulos vivos de sólidos.
  Restaurar el estudio con la configuración de malla original Al ejecutar la detección de la singularidad de tensión, el programa retiene el tamaño del elemento de malla original como el valor de malla actual.
  Sobrescribir la malla existente y los resultados con la configuración de nivel final

Al ejecutar la detección de la singularidad de tensión, el tamaño de malla del último nivel de refinamiento de malla pasa a ser el tamaño de malla actual. Los trazados del diagnóstico de singularidad de tensión se basan en la configuración del nivel de malla final.

El último nivel de refinamiento se guarda en una definición de control de malla del gestor de estudio en Malla.
  Ejecutar diagnóstico de singularidad de tensión Después del diagnóstico de zonas activas de tensión, puede ejecutar un diagnóstico de singularidad de tensión. El programa detecta las aristas geométricas de su modelo en las que se detectan las zonas activas de tensión y aplica refinamientos de malla local sucesivos para identificar las singularidades de tensión. Puede volver a ejecutar un diagnóstico de singularidad de tensión refinando la malla local en las aristas principales estableciendo nuevos niveles de refinamiento de malla.

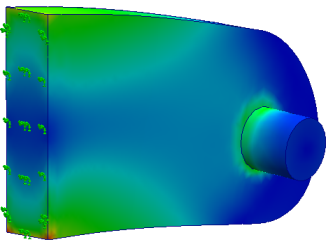

Trazado de Zona activa de tensión. Los elementos de las regiones identificadas como zonas activas de tensión se muestran en gris. Las anotaciones sobre elementos que se hayan identificado muestran la cadena Zona activa de tensión de Valor.

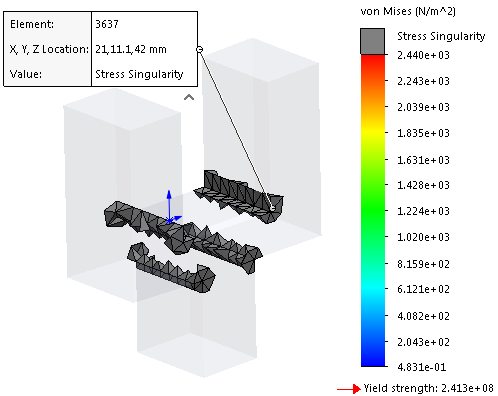

Trazado Aislar singularidad de tensión. Las anotaciones sobre elementos que se hayan identificado muestran la cadena Singularidad de tensión de Valor
