PropertyManager de Loft

Defina as opções do PropertyManager com base no tipo de recurso de loft.

Para abrir o PropertyManager, siga um destes procedimentos:

  • Clique em Ressalto/base por loft (barra de ferramentas Recursos) ou Inserir > Ressalto/base > Loft.
  • Clique em Corte por loft (barra de ferramentas Recursos) ou Corte > Loft > Inserir.
  • Clique em Superfície por loft (barra de ferramentas Superfícies) ou Inserir > Superfície > Loft.

Perfis

Perfil Determina os perfis usados para criar um loft. Selecione perfis de esboço, faces ou arestas para conexão. Os lofts são criados com base na ordem de seleção de perfil.
Para cada perfil, selecione o ponto a partir do qual o caminho do loft deve percorrer.
Mover para cima e Mover para baixo Ajusta a ordem dos perfis. Selecione um Perfil e ajuste a ordem do perfil.
Se a visualização de loft exibir um loft indesejado, selecione ou ordene novamente os esboços para conectar diferentes pontos nos perfis.

Restrições inicial/final

Restrição inicial e Restrição final Aplica uma restrição para controlar a tangência em relação aos perfis inicial e final. Selecione um dos seguintes procedimentos:

Valor predeterminado

(Disponível com o mínimo de três perfis). Aproxima uma parábola traçada entre o primeiro e o último perfis. A tangência dessa parábola controla a superfície do loft, o que resultará em uma superfície de loft mais previsível e natural quando as condições correspondentes não forem especificadas.

Nenhuma

Nenhuma restrição de tangência (curvatura zero) é aplicada.

Vetor de direção

Aplica uma restrição de tangência com base na entidade selecionada usada como vetor de direção. Selecione um Vetor de direção e defina o Ângulo de inclinação e Comprimento de tangente inicial ou Comprimento de tangente final.

Normal ao perfil

Aplica a restrição de tangência normal em relação ao perfil inicial ou final. Define o Ângulo de inclinação e o Comprimento de tangente inicial ou Comprimento de tangente final.

Tangência à face

(Disponível quando se anexa um loft a uma geometria existente.) Torna as faces adjacentes tangentes no perfil inicial ou final selecionado.

Curvatura à face

(Disponível quando se anexa um loft a uma geometria existente.) Aplica uma superfície contínua de curvatura suave e visualmente atraente no perfil inicial ou final selecionado.

Visualização de loft sem a aplicação de restrições de início e fim

Loft com curvatura à face aplicada

Próxima face (Disponível com Tangência à face ou Curvatura à Face selecionado para Restrição inicial ou Restrição final) Alterna o loft entre as faces disponíveis.
Vetor de direção (Disponível com Vetor de direção selecionado para Restrição inicial ou Restrição final) Aplica uma restrição de tangência com base na entidade selecionada usada como vetor de direção. O loft é tangente à aresta linear ou ao eixo selecionado ou à normal de uma face ou plano selecionado. Você pode também selecionar um par de vértices para definir o vetor de direção.
Ângulo de inclinação (Disponível com Vetor de direção ou Normal ao perfil selecionado para Restrição inicial ou Restrição final) Aplica um ângulo de inclinação em relação ao perfil inicial ou final. Se necessário, clique em Inverter direção . É possível aplicar também um ângulo de inclinação ao longo das curvas-guia.
Comprimento de tangente inicial e Comprimento de tangente final (Não disponível com Nenhuma selecionado para Restrição inicial ou Restrição final) Controla a quantidade de influência no loft. O efeito de comprimento da tangente é limitado até a próxima seção. Se necessário, clique em Inverter direção de tangente .
Aplicar a todos Exibe uma alça que controla todas as restrições de todo o perfil. Desmarque essa opção para exibir várias alças que permitam controle de segmento individual. Arraste as alças para modificar o comprimento da tangente.
Aplicar a todos selecionado

Uma alça para cada perfil permite controlar as restrições em todo o perfil.

Aplicar a todos desmarcado

Várias alças em cada perfil controlam o peso das restrições nos segmentos individuais dentro de cada perfil.

Curvas-guia

  Influência das curvas-guia Controla a influência das curvas-guia no loft.

Exemplo: Dois perfis e uma curva-guia

Selecione um dos seguintes procedimentos:

Para próxima guia

Estende a influência da curva-guia somente à próxima curva-guia.

Para próxima agulha

Estende a influência da curva-guia somente até a próxima aresta viva. A aresta viva é um canto vivo do perfil. Quaisquer duas entidades de esboço contíguas, sendo que uma não tem uma curvatura igual ou tangente comum em relação à outra definem uma aresta viva.

Para próxima aresta

Estende a influência da curva-guia somente à próxima aresta.

Global

Estende a influência da curva-guia a todo o lote.

Curvas-guia Selecione as curvas-guia para controlar o loft.
Mover para cima e Mover para baixo Ajusta a ordem das curvas-guia. Selecione um Curva-guia e ajuste a ordem do perfil.
  Tipo de tangência do guia Controla a tangência em que o loft encontra as curvas-guia. Selecione um dos seguintes procedimentos:

Nenhuma

Nenhuma restrição de tangência é aplicada.

Normal ao perfil

Aplica uma restrição de tangência normal em relação ao plano da curva-guia. Defina o Ângulo de inclinação.

Vetor de direção

Aplica uma restrição de tangência com base na entidade selecionada usada como vetor de direção. Selecione um Vetor de direção e defina o Ângulo de inclinação.

Tangência à face

(Disponível quando uma curva-guia reside na aresta da geometria existente.) Adiciona tangência lateral entre as faces adjacentes que se encontram ao longo do caminho da curva, criando uma transição mais suave entre as faces adjacentes.

Para que haja melhores resultados, os perfis também deverão ser tangentes às faces de tangência no ponto em que cada perfil encontra a curva-guia. A tolerância ideal é de 2 graus ou menos. Você pode usar os perfis com os pontos de conexão com até 30 graus de tangência antes de o loft falhar.

  Vetor de direção (Disponível com Vetor de direção selecionado para Tipo de tangência do guia) Aplica uma restrição de tangência com base na entidade selecionada usada como vetor de direção. O loft é tangente à aresta linear ou ao eixo selecionado ou à normal de uma face ou plano selecionado.
  Ângulo de inclinação (Disponível com Vetor de direção ou Normal ao perfil selecionado para Restrição inicial ou Restrição final) Aplica um ângulo de inclinação ao loft ao longo da curva-guia, sempre que geometricamente possível. Se necessário, clique em Inverter direção .

Parâmetros de linha central

Linha de centro Guia a forma de loft com o uso de uma linha de centro. Selecione um esboço na área de gráficos.
As linhas de centro podem coexistir com as curvas-guia.
  Número de seções Adiciona seções entre o perfil e ao redor da linha de centro. Move a barra deslizante para ajustar o número de seções.
Exibir seções Exibe as seções de loft. Clique nas setas para exibir as seções. Você pode também inserir um número de seção e clicar em Exibir seções para ir até a seção escolhida.

Ferramentas de esboço

Use o SelectionManager para ajudar a selecionar entidades de esboço.

  Arrastar esboço Ativa o modo de arrasto. Quando editar o recurso de loft, você pode arrastar qualquer segmento, ponto ou plano do esboço 3D cujos contornos foram definidos para o loft. O esboço 3D é atualizado conforme você o arrasta. Também é possível editar o esboço 3D para dimensionar os contornos usando as ferramentas de dimensionamento. A visualização do loft é atualizada quando você para a ação de arrastar ou quando edita as dimensões do esboço 3D. Para sair do modo de arrasto, clique em Arrastar esboço novamente ou em outra lista de seleção no PropertyManager. Vídeo: Arrastar um esboço em um loft
Desfazer arrastar esboço Desfaz o arrasto anterior do esboço e retorna a visualização ao seu estado anterior. É possível desfazer vários arrastos e edições de dimensão.

Opções

Mesclar faces tangentes Faz com que as superfícies correspondentes no loft resultante sejam tangentes se os segmentos de loft correspondentes também forem tangentes. As faces que podem ser representadas como um plano, cilindro ou cone são mantidas. Outras faces adjacentes são mescladas e as seções aproximadas. Arcos de esboço podem ser convertidos em splines.
  Perfil de esboço com visualização
  Loft sem usar a opção Mesclar faces tangentes
  Loft com a opção Mesclar faces tangentes
Loft fechado Cria um corpo fechado ao longo da direção do loft. Conecta o primeiro e o último esboços automaticamente.
  Loft com Fechar loft desmarcado
  Loft com Fechar loft selecionado
Exibir visualização Exibe visualizações sombreadas do loft. Desmarque essa opção para exibir somente o caminho e as curvas-guia. Você também pode clicar com o botão direito do mouse e alternar entre Visualização transparente e Visualização opaca no menu de atalho.
  Visualização transparente
  Visualização opaca
Mesclar resultado Mescla todos os elementos do loft. Desmarque essa opção para não mesclar todos os elementos do loft.
Microtolerância Cria lofts de peças com pequena geometria. Uma tolerância justa acomoda peças com pequenas arestas.

Recurso fino

Selecione para criar um loft de recurso fino.

Tipo de recurso fino Define o tipo de loft de recurso fino. Selecione um dos seguintes procedimentos:

Uma direção

Cria o recurso fino em uma direção a partir dos perfis usando o valor Espessura . Se necessário, clique em Inverter direção .

Plano médio

Cria o recurso fino em ambas as direções a partir dos perfis aplicando o mesmo valor Espessura nas duas direções.

Duas direções

Cria o recurso fino em ambas as direções a partir dos perfis. Defina valores individuais para Espessura e Espessura .

Exibição de curvatura

Visualização da malha Aplica-se uma malha de visualização nas faces selecionadas para visualizar melhor as superfícies.
Densidade da malha Disponível quando você seleciona a Visualização de malha.

Ajusta o número de linhas da malha.

Listras de zebra Mostra listras de zebra para facilitar a visualização de rugas ou defeitos na superfície.

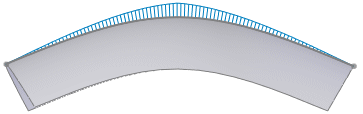

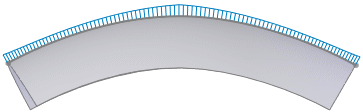

Pentes de curvatura Ativa a exibição dos pentes de curvatura.

Selecione pelo menos uma dessas opções:

Direção 1

Alterna a exibição dos pentes de curvatura ao longo da Direção 1.

Direção 2

Alterna a exibição dos pentes de curvatura ao longo da Direção 2.

Para ambas as direções, selecione Editar cor para modificar a cor do pente.

Dimensionar Disponível quando você seleciona Pentes de curvatura.

Ajuste o tamanho dos pentes de curvatura.

Densidade Disponível quando você seleciona Pentes de curvatura.

Ajusta o número de linhas da visualização de pentes de curvatura.

Escopo do recurso

Especifica quais corpos devem ser afetados pelo recurso.
