您可以在剪裁时将剪裁的实体转换为构造几何体或忽略构造几何体。 这可改进对 2D 和 3D 草图的构造几何体的处理。
以前，剪裁实体
工具会剪裁所有实体，这通常会导致草图欠定义。
单击以打开剪裁实体 PropertyManager。
| 将剪裁实体保留为构造几何体 |
将剪裁实体转换为构造几何体。 |
| 忽略构造几何体的剪裁 |
剪裁实体使构造几何体不受影响。 |
这些选项将保持与剪裁实体的尺寸关系。 根据剪裁条件，它们可能会保持几何关系。
如果您选择两个选项，则会将实体转换为构造几何体，并且现有构造几何体不受影响。

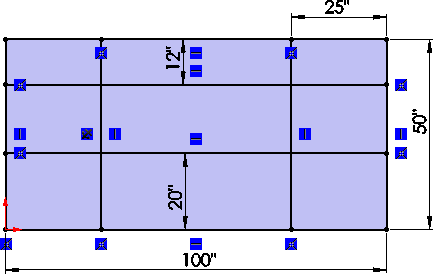

| 剪裁前 |
 |

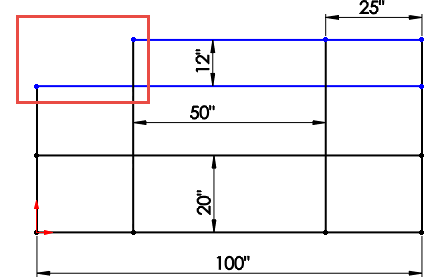

| 将剪裁实体保留为构造几何体已清除 |
 |

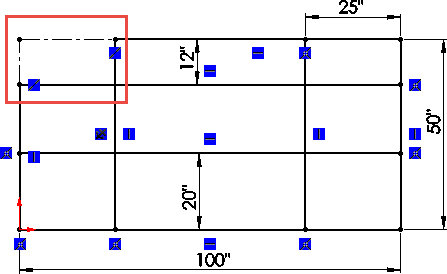

| 将剪裁实体保留为构造几何体已选中 |
 |
