降噪器

您可以使用降噪器显著减少渲染时间同时获得生产质量图像。

降噪器在 SOLIDWORKS Visualize 2018 Service Pack 3.0 及更高版本中可用。

降噪器使用基于计算机学习的后处理技术，能够从使用快速和准确渲染模式产生的未完成图像和噪音图像中过滤噪音。

为了提高降噪器的性能，您需要减少渲染通道数量。 例如，如果在没有降噪器的情况下布景通常需要 500 个通道，则在启用降噪器时指定 50 个通道可以实现相同的渲染质量。 使用降噪器时，您可能以更少的通道数实现相同的渲染质量，具体取决于您的图像目标。 实际减少的通道数量以及渲染时间取决于计算机的硬件和所渲染的布景。

要使用降噪器，您必须具有以下硬件：

  • NVIDIA® GPU（Kepler™ 架构或更新版本）并支持 CUDA® 9.0
  • 至少 4 GB 的视频 RAM

下图显示了降噪器关闭（左侧）和打开（右侧）时的典型结果。



降噪器示例

在此示例中，您将渲染一个 SOLIDWORKS Visualize 项目，先禁用降噪器，然后启用降噪器。 然后您将检查结果图像并比较渲染通道数量、渲染时间以及图像品质。

创建基准

首先，您指定选项以用于脱机渲染。 然后，关闭降噪器，渲染项目以创建基准 .jpg 图像。

  1. 打开 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\visualize\Food Processor.svpj。
  2. 单击输出工具 （主工具栏）。
  3. 在对话框中的渲染 选项卡上，在输出文件下：
    • 对于图像格式，选择 JPEG (*.jpg)。
    • 对于输出模式，选择渲染。
  4. 在分辨率下：
    • 对于大小，选择 800 x 800 像素。
    • 对于分辨率，指定 96.00 像素/英寸。
  5. 在渲染设置下：
    • 对于渲染器选择，选择： 精确 。
    • 对于渲染模式，选择质量。
    • 对于渲染通道，指定 500。
  6. 对于渲染设备：
    • 选择混合。
    • 选择显示进度。
  7. 单击启动渲染。
    将打开渲染选项卡。

    单击 以关闭有关关闭 Visualize 的消息（如果出现）。

    脱机渲染操作需要花几分钟才能完成。

  8. 渲染完成时，注意窗口顶部报告的已用时间。
    基准图像 Food Processor.jpg 将被自动保存到您的输出文件夹。

使用降噪器

现在使用降噪器渲染相同的项目。

首先，您需要初始化降噪器以使其可供使用。 初始化降噪器时，需要一定量的视频 RAM，即使它当前未被使用。 要将其用于特定渲染，您需要在稍后的步骤中将其启用。

  1. 在窗口的左上方，单击食品加工机选项卡。
  2. 单击工具 > 选项。
  3. 在对话框中，单击 3D 视窗。
  4. 在降噪器下，选择以下两个选项：
    选项 描述
    初始化降噪器 使降噪器可供使用。
    在主工具栏显示按钮 将切换降噪器 添加到主工具栏，您可以在其上通过单击来切换打开和关闭降噪器。
  5. 单击确定。
  6. 单击切换降噪器 （主工具栏）以打开降噪器。
    将为 3D 视窗中的实时渲染打开降噪器。

    现在您需要将其启用以用于脱机渲染。 此外，为了提高降噪器的性能，您需要减少渲染通道数量。

  7. 单击输出工具 （主工具栏）。
  8. 在对话框中的渲染 选项卡上，设置以下选项：
    • 在渲染设置下，将渲染通道的值减少至 50。
    • 选择启用降噪器。
  9. 单击启动渲染。
    将打开新的渲染选项卡。 前导显示中的图标 指示降噪器已启用。

    单击 以关闭有关关闭 Visualize 的消息（如果出现）。

  10. 渲染完成时，注意窗口顶部报告的已用时间。
    在启用降噪器的情况下所渲染的图像 Food Processor 1.jpg 将被自动保存到您的输出文件夹。
  11. 单击输出文件夹的链接。

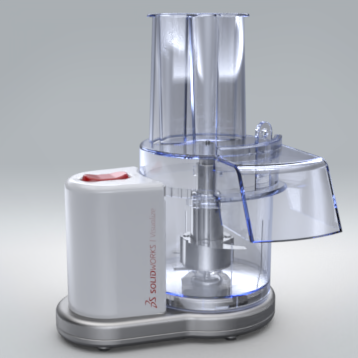

    您可以在您常用的图像查看应用程序中打开食品加工机的两个图像。 您可以放大并比较各区域中的噪量。 例如，放大至叶片轴周围的区域：
    降噪器关闭

    500 个通道

    		 降噪器打开

    50 个通道
    使用降噪器时，您可能以更少的通道数实现相同的渲染质量，具体取决于您的图像目标。
    实际减少的通道数量以及渲染时间取决于计算机的硬件和所渲染的布景。
