零件和特征的外部参考对话框以及装配体的外部参考对话框已组合到一个对话框中。 您可以断开、解锁或锁定特征和草图的单个参考、按状态对参考排序以及隔离选定零部件。
打开外部参考对话框时，您可以与 FeatureManager 设计树以及图形区域中的模型进行交互。 您可以启用动态参考可视化以查看特征依赖关系。 您不能将文件拖动到 SOLIDWORKS 软件中。
要打开外部参考对话框：
在 FeatureManager 设计树中，右键单击顶层装配体或子装配体，然后单击外部参考。

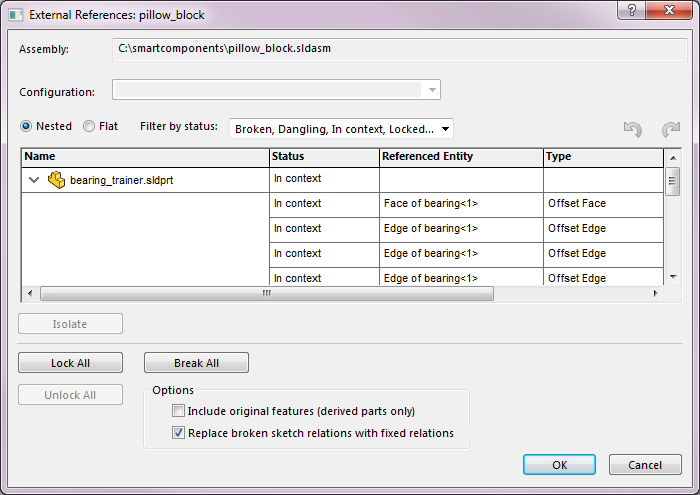

外部参考对话框中的功能：
| 嵌套 |
根据装配体结构分层次列示具有外部参考的所有零部件和特征。 将缩进零部件和特征。 您可以展开和折叠节点。 |
| 平展 |
在非层次结构列表中列示具有外部参考的所有零部件。 |
| 全部展开
全部折叠
清除选择
|
右键单击对话框的表部分以使用这些工具。 当您选择嵌套时可使用全部展开和全部折叠。
|
| 按状态过滤 |
使用以下状态过滤零部件和特征：
|
撤消  |
反转在对话框中所做的更改。 当您选择包含原有特征（仅限派生的零件）时，您无法撤消断开操作。
|
重做  |
在对话框中反转撤消 。 |
| 隔离 |
将零部件与选定外部参考隔离。 当活动文档是装配体且您选择一个或多个零部件时可用。 |
| 锁定选定项 |
锁定选定特征和草图的外部参考。 如果您锁定特征或草图的外部参考，则您可以创建零部件的外部参考。 如果您锁定零部件的外部参考，则该零部件中的所有外部参考都将被锁定且您无法创建该零部件的外部参考。
具有外部参考的方程式不受锁定影响。
|
| 解除锁定选定项 |
解锁选定特征和草图的外部参考。 |
| 断开选定项 |
断开选定特征和草图的外部参考。 如果您断开零部件的外部参考，则该零部件中的所有外部参考都将被断开。 当您选择包含原有特征（仅限派生的零件）时，您无法撤消断开操作。
具有外部参考的方程式不受断开影响。
|
当您选择参考实体时，将在 FeatureManager 设计树以及图形区域中突出显示实体以及参考该实体的其他实体。 将使用所选项目 1 的颜色突出显示选定实体。 将使用所选项目 3 的颜色突出显示相应的参考实体。
重命名工具和选项：
- 列举外部参考被重命名为外部参考。
- 如果参考中断则插入原有零件的特征被重命名为包含原有特征（仅限派生的零件）。
- 列举断开的参考被替换为按状态过滤中的断开。
- 零部件和特征列被重命名为名称。
- 数据被重命名为类型。
外部参考不可用于轻化零部件。 顶层装配体的外部参考对话框不列示轻化零部件。

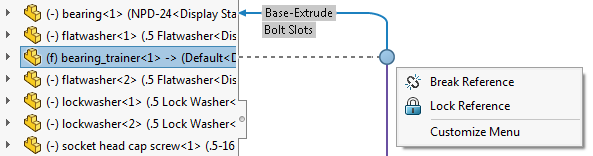

外部参考的 FeatureManager 设计树惯例
如果特征包含具有外部参考的草图，则将在 FeatureManager 设计树中特征名称的右侧显示 {->}。 具有外部参考的草图将在草图名称右侧显示 ->。
如果特征具有外部参考且草图具有外部参考，则将在特征名称的右侧显示 ->{->}。
对于包含具有处于多种状态下的外部参考的草图的特征，所有适用的符号都将显示在特征名称的右侧。 例如，如果特征具有一个锁定的外部参考和一个断开的外部参考，则将在其名称右侧显示 {-> *x}。
